But : Tous les éléments constituant les blocs sont déplacés sur le calque 0

Note : Déplacer les entités internes des blocs sur le calque 0
Mode de traitement : Les DWG sont traités un par un (pas tous en une seule fois).

Cet outil nettoie la structure interne de vos blocs. Il ouvre le DWG, entre dans chaque bloc, et force toutes les entités internes à être sur le calque 0.
Résultat : vos blocs deviennent conformes aux bonnes pratiques CAO (bloc dessiné sur calque 0,
affichage contrôlé ensuite par le calque du bloc inséré).

  1. Ouverture du DWG

    Le logiciel ouvre le fichier DWG que vous avez sélectionné pour traitement.

    Ouverture du DWG avant nettoyage des blocs
    Chargement du DWG à corriger.

  2. Ouverture de chaque bloc

    Le logiciel parcourt automatiquement tous les blocs présents dans le dessin et les ouvre un par un pour modifier leur contenu interne.

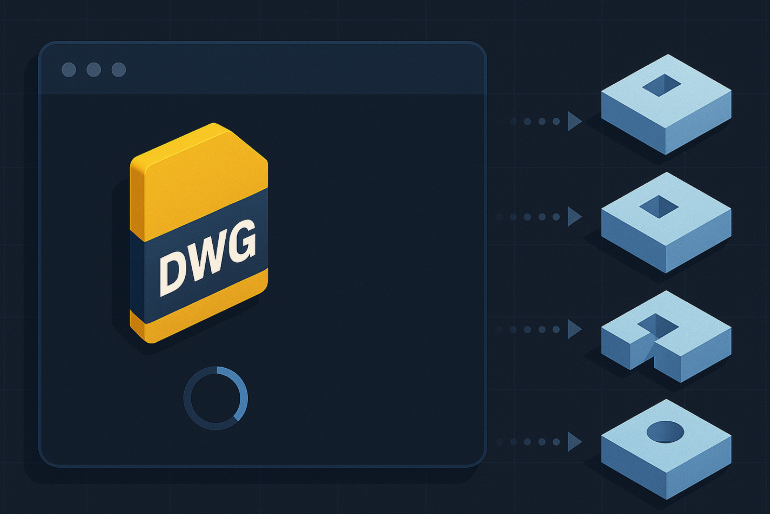

    Parcours automatique de tous les blocs du DWG

    Inspection interne bloc par bloc.

  3. Déplacement des éléments internes sur le calque 0

    Toutes les entités contenues dans le bloc (lignes, textes, géométrie…) sont déplacées sur le calque 0.
    But : obtenir des blocs propres, compatibles insertion/normalisation.

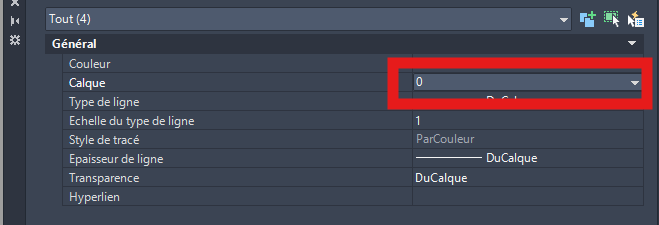

    Déplacement des entités internes des blocs sur le calque 0

    Tous les éléments du bloc passent sur le calque « 0 ».

  4. Enregistrement du DWG

    Après correction de tous les blocs, le DWG est enregistré avec les nouvelles affectations de calque.
    L’outil peut ensuite passer au DWG suivant et recommencer.

    Enregistrement du DWG après déplacement des entités internes sur le calque 0

    DWG sauvegardé avec des blocs normalisés.
