But : Exporter les attributs vers Excel

Note : Ce plugin permet d’exporter une liste d’attributs vers Excel
Mode de traitement : Agit sur le DWG actif (un seul fichier à la fois).

Cet outil exporte les informations des blocs présents dans l’Espace Objet (Model Space) vers un fichier Excel.
Il lit les attributs des blocs sélectionnés et construit un tableau Excel prêt à être modifié.
Depuis ce tableau, vous pouvez ensuite corriger couleurs, calques, attributs, puis réimporter avec l’outil d’import dédié.

  1. Sélection des blocs à exporter

    Vous sélectionnez, dans l’Espace Objet, les blocs dont vous voulez extraire les infos.
    Vous pouvez cibler seulement une zone ou un type d’équipement.

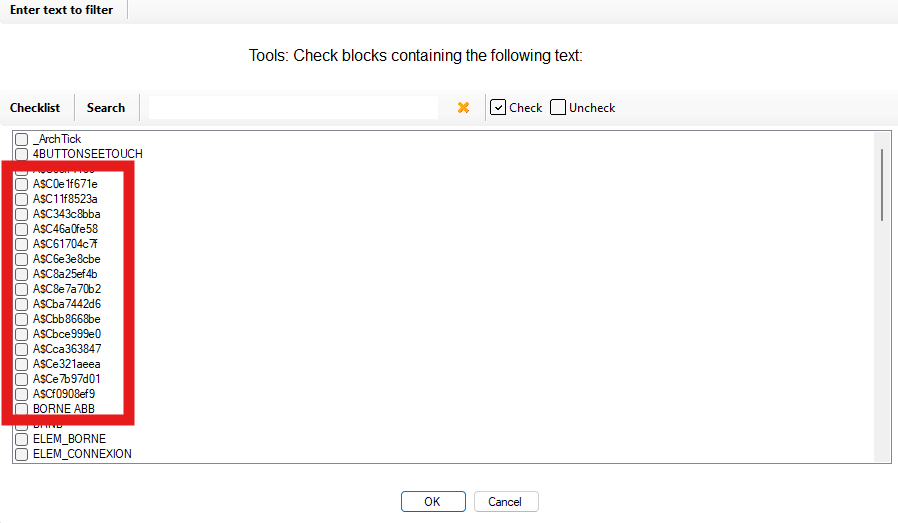

    Sélection des blocs dans l'espace objet à exporter vers Excel
    Choisissez les blocs pertinents dans l’Espace Objet.

  2. Lecture des attributs et génération de l’Excel

    Le logiciel lit les attributs des blocs sélectionnés puis génère automatiquement un fichier Excel à coté du DWG contenant ces informations.

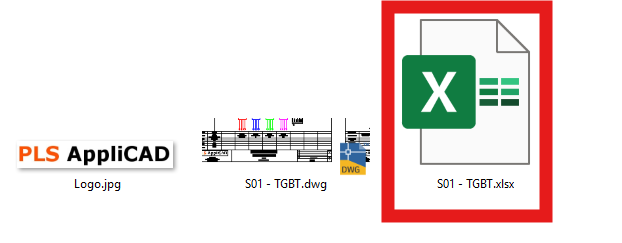

    Création automatique d'un fichier Excel avec les attributs lus dans le DWG

    Chaque bloc devient une ligne dans l’Excel.

  3. Modifier la couleur des blocs

    Dans le fichier Excel généré, vous pouvez modifier la couleur prévue pour chaque bloc.
    Cette valeur pourra ensuite être réinjectée dans le DWG.

    Modification de la couleur des blocs directement dans Excel

    Mettez à jour la couleur bloc par bloc.

  4. Modifier les calques

    Toujours dans l’Excel, vous pouvez changer le calque (Layer) associé aux blocs exportés. Cette valeur pourra ensuite être réinjectée dans le DWG. C’est pratique pour préparer une réorganisation des calques du plan.

    Mise à jour du calque / layer des blocs dans Excel

    Ajustez le calque cible directement dans le tableau.

  5. Modifier les valeurs d’attribut

    Vous pouvez aussi corriger les valeurs d’attribut des blocs (textes, repères, désignations…).
    Toutes les colonnes exportées qui ne sont pas grisées sont modifiables.

    Édition des valeurs d'attribut dans Excel

    Vous préparez vos corrections directement dans Excel.

  6. Ouverture directe du fichier Excel

    À la fin de l’export, le fichier Excel s’ouvre pour consultation ou modification. Vous pouvez le conserver comme tableau de suivi, ou l’éditer immédiatement pour préparer une future réimportation.

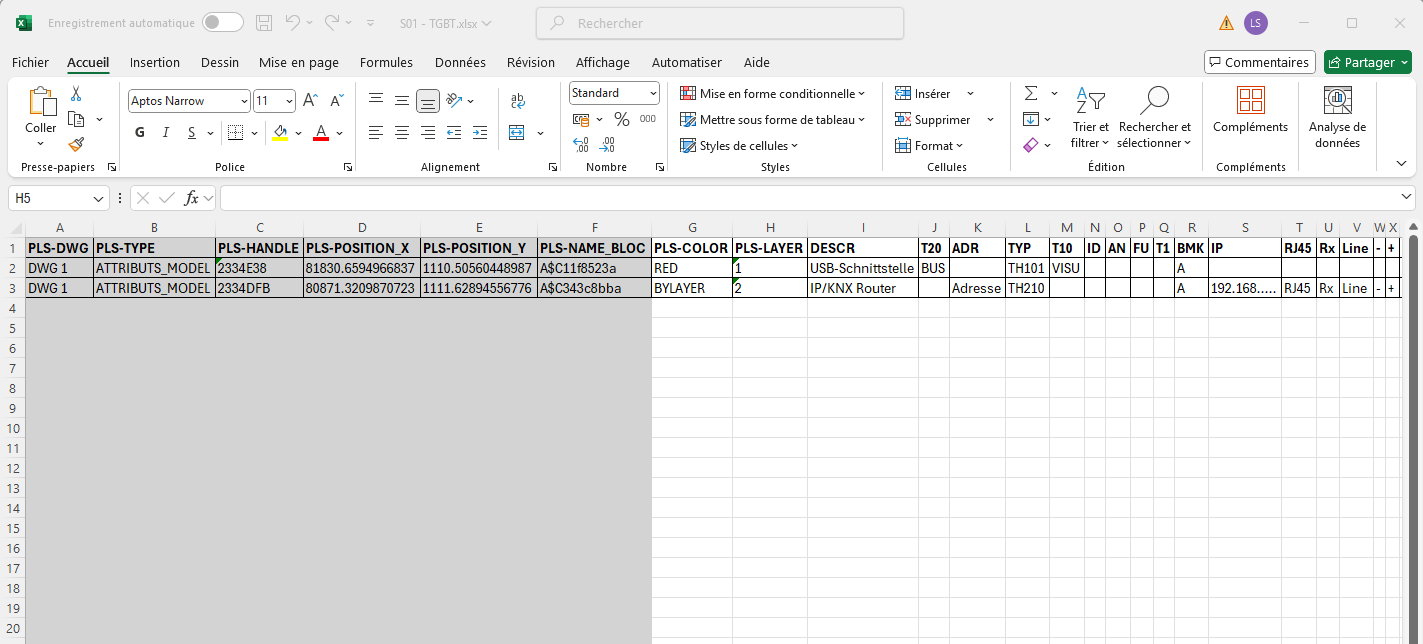

    Ouverture automatique de l'Excel généré pour consultation et édition

    L’Excel est prêt à l’usage tout de suite.
