But : Exporter les attributs des espaces papier vers Excel

Note : Ce plugin permet d’exporter les attributs des blocs insérés sur l’ensemble des espaces papier
Mode de traitement : Agit sur le DWG actif (un seul fichier à la fois).

Cet outil extrait les informations des blocs placés dans les espaces Papier (présentations / layouts) et les envoie vers un fichier Excel. Vous récupérez les attributs (titres, repères, cartouches, etc.) de chaque présentation dans un tableau unique.
Ensuite vous pouvez modifier calques, attributs, etc., directement dans Excel.

  1. Sélection des blocs à analyser

    Vous sélectionnez les blocs présents dans les espaces Papier.
    Vous pouvez cibler uniquement certains cartouches / tampons / blocs infos.

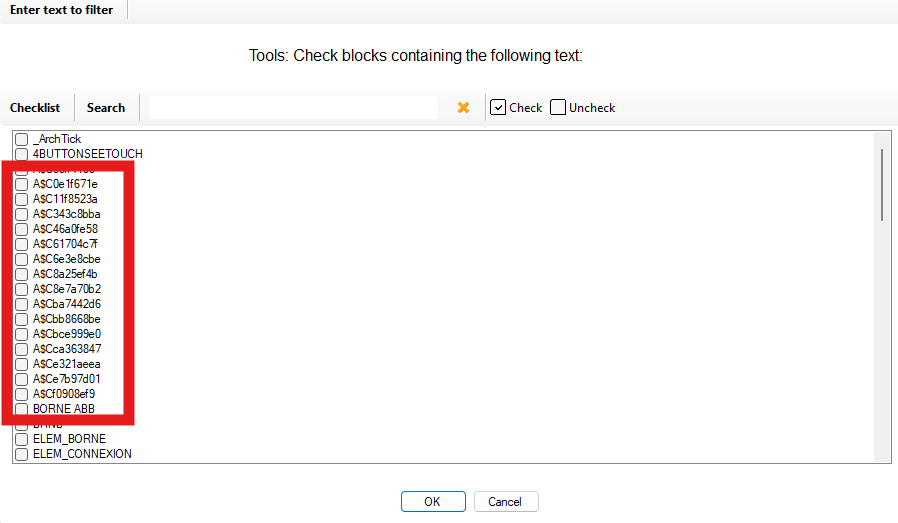

    Sélection des blocs dans les présentations (espaces papier)
    Choisissez les blocs à exporter depuis les onglets de présentation.

  2. Parcours des présentations

    Le logiciel parcourt toutes les présentations (tous les onglets d’espace Papier), détecte les blocs sélectionnés et lit leurs attributs. Il collecte ces données pour construire le futur Excel.

    Lecture automatique des blocs et attributs dans chaque présentation

    Lecture des attributs bloc par bloc, onglet par onglet.

  3. Export vers Excel

    Les informations collectées sont exportées vers un fichier Excel : chaque ligne représente un bloc trouvé dans une présentation, avec ses attributs.

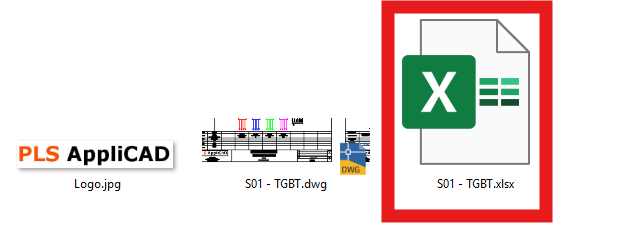

    Génération du fichier Excel récapitulant les attributs des blocs en espace papier

    Un tableau Excel consolidé pour toutes les présentations.

  4. Modifier les calques

    Dans l’Excel généré, vous pouvez changer le calque des blocs exportés.
    C’est pratique pour harmoniser les couches (layers) d’un cartouche sur toutes les présentations.

    Edition du calque (layer) directement dans Excel

    Préparez une normalisation des calques via Excel.

  5. Modifier les attributs

    Vous pouvez éditer les valeurs d’attribut des blocs
    (texte, référence, titre, etc.) directement dans ce fichier Excel.
    C’est ici que vous corrigez les infos d’en-tête, mentions légales, dates, etc.

    Mise à jour des attributs des blocs dans Excel

    Corrigez tous les cartouches d’un coup depuis un seul tableau.

  6. Excel prêt pour validation / correction

    Le fichier Excel final est prêt pour vos corrections, validation client, ou relecture interne.
    Vous pourrez ensuite réimporter ces valeurs dans le DWG à l’aide du plugin d’import.

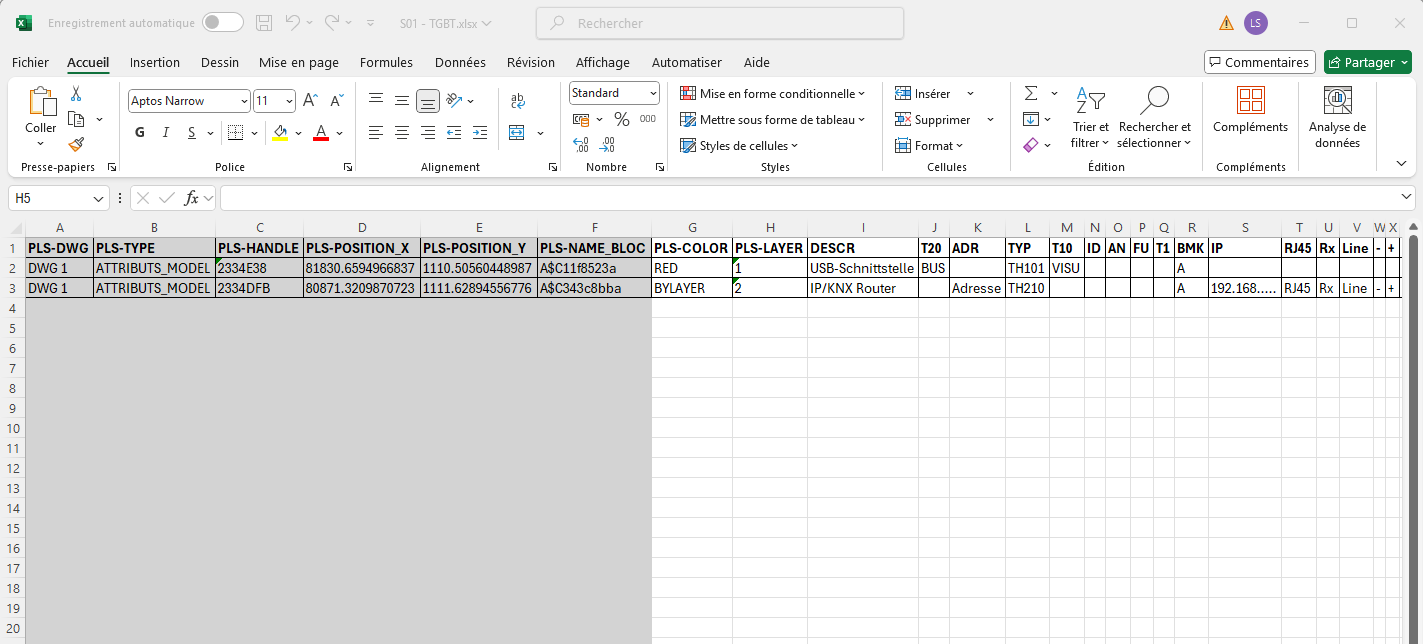

    Excel final prêt à l'édition ou à la validation

    Tableau prêt à être corrigé ou signé.
