But : Générer une nomenclature à partir du fichier DWG

Note : Générer une nomenclature depuis le DWG et l’exporter vers Excel ou sous forme de DWG (légende ou tableau)
Mode de traitement : Agit sur le DWG actif (un seul fichier à la fois).

Cet outil calcule automatiquement une nomenclature (quantitatif) à partir de votre DWG : comptage de blocs, regroupement par type, variantes couleur/taille, longueurs dynamiques…Vous pouvez ensuite l’exporter vers Excel, ou générer directement un DWG « légende » / « tableau de nomenclature » prêt à insérer dans vos plans.

  1. Génération de la nomenclature

    Le plugin analyse le DWG, dresse une nomenclature et permet l’export vers Excel ou d’autres formats exploitables (extraction quantitative).

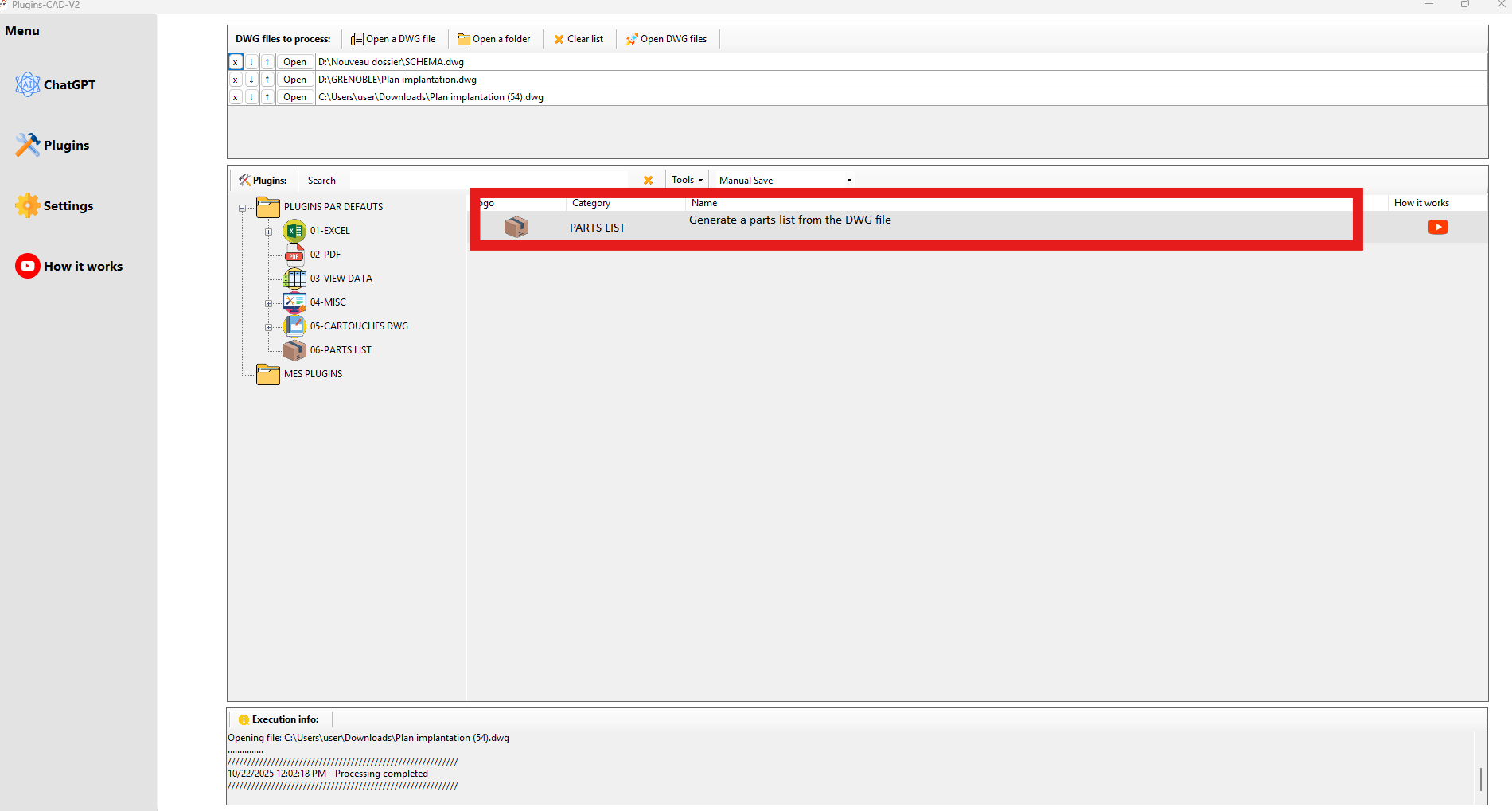

    Fenêtre de génération de la nomenclature depuis le DWG
    Une nomenclature claire et exploitable est générée automatiquement.

  2. Sélection des blocs à quantifier

    Une fenêtre s’ouvre pour choisir quels blocs seront comptés.
    Vous pouvez exclure ceux qui ne vous intéressent pas afin d’avoir un quantitatif propre.

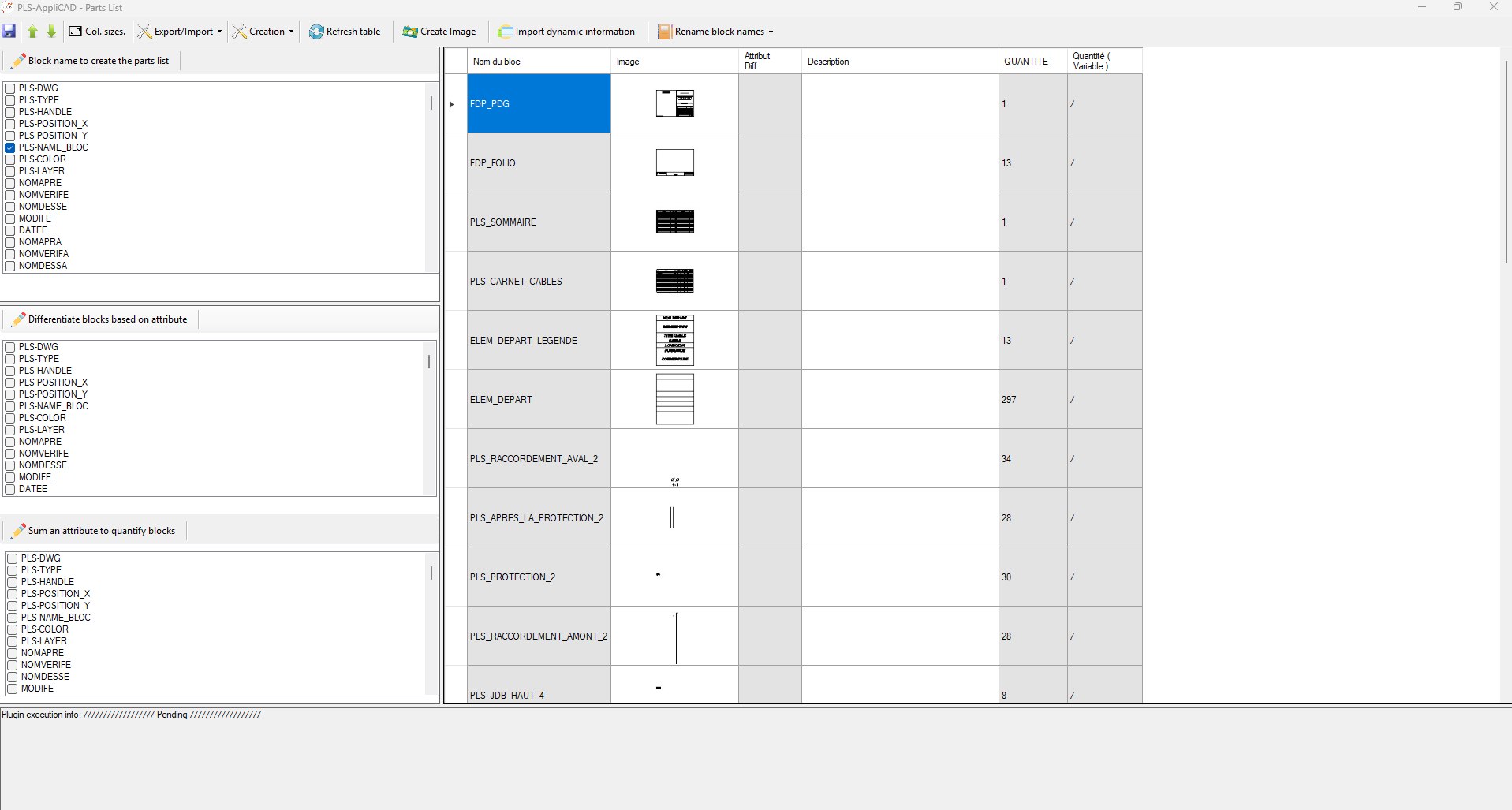

    Choix des blocs à inclure dans la nomenclature

    Vous décidez ce qui entre dans la quantification.

  3. Nom du bloc = regroupement

    Cochez le champ qui définit l’élément à quantifier (ex. NOM_BLOC).
    Tous les blocs portant le même nom seront regroupés sur une seule ligne, avec leur quantité totale.

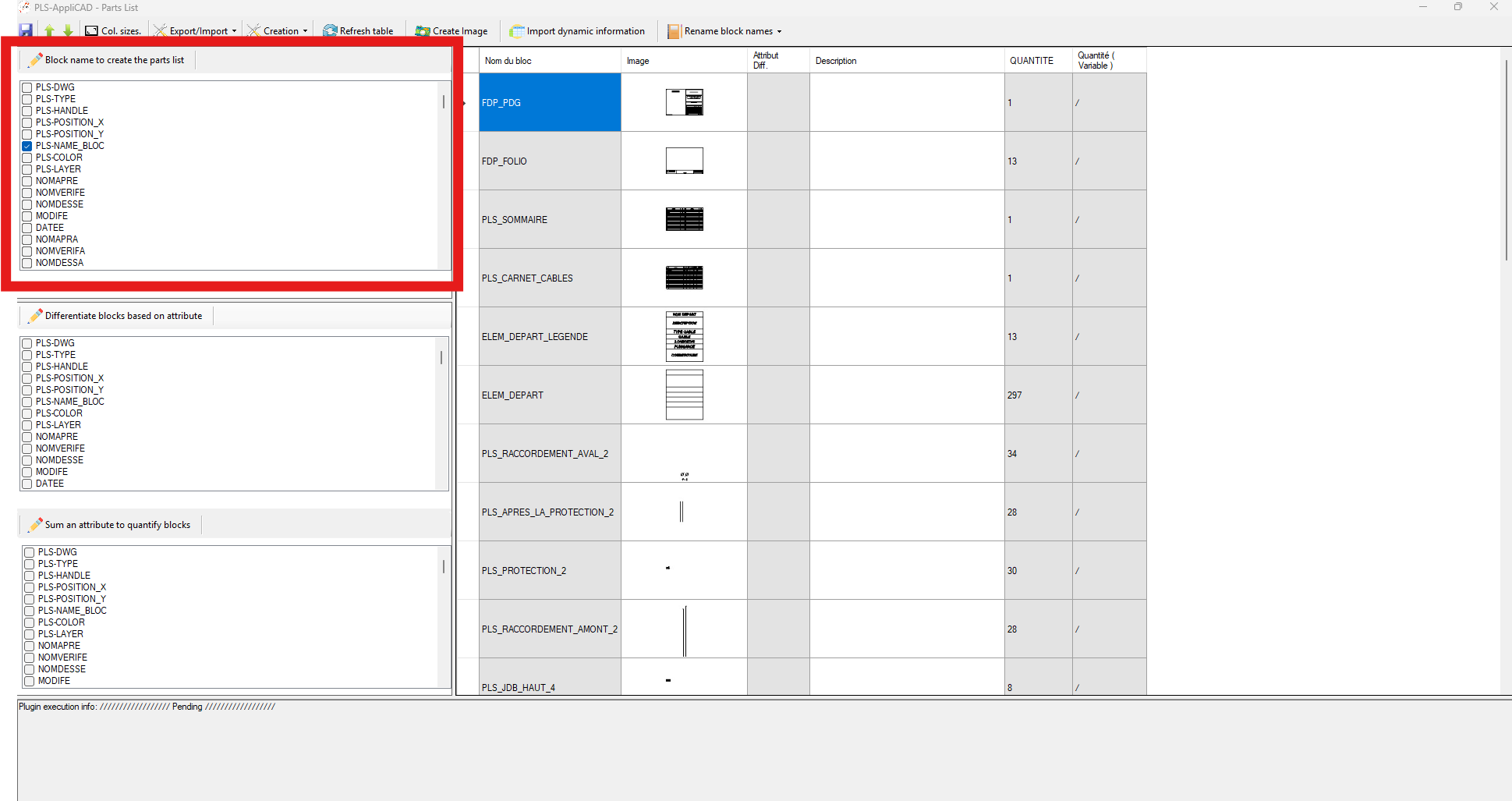

    Regrouper les blocs par nom pour obtenir les quantités

    Regroupement automatique par type d’élément.

  4. Différencier les variantes

    Cochez un attribut distinctif (TAILLE, COULEUR, etc.) pour séparer les variantes dans le tableau.
    Exemple : « BLOC 1 – Rouge – Qté 10 » et « BLOC 1 – Vert – Qté 12 » deviennent deux lignes distinctes.

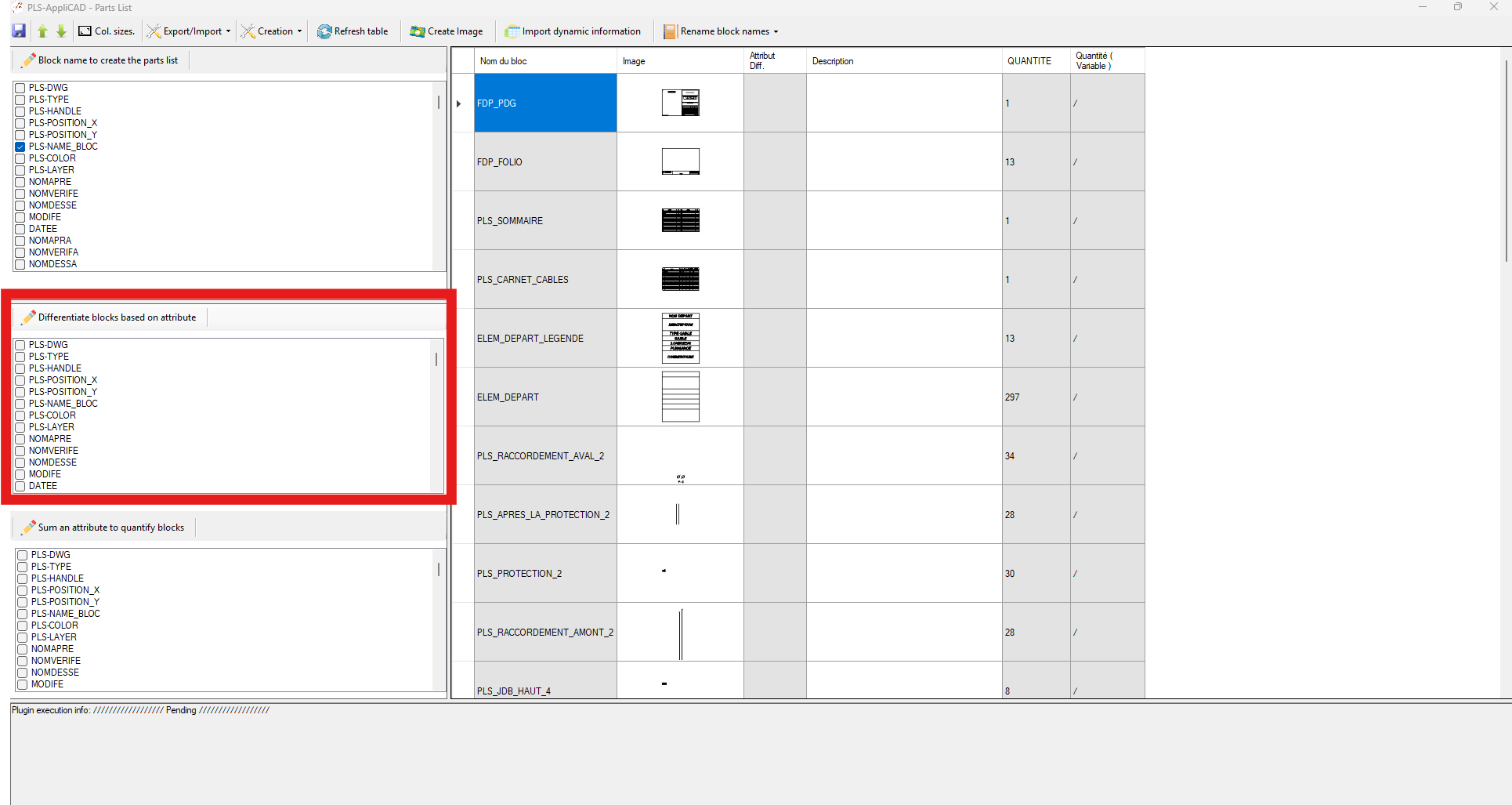

    Séparation des variantes de blocs selon leurs attributs (taille, couleur, etc.)

    Même type d’objet, variantes comptées séparément.

  5. Somme d’une valeur numérique

    Sélectionnez un attribut numérique (par ex. longueur dynamique).
    Au lieu de simplement compter le nombre d’objets, l’outil additionne cette valeur.
    Parfait pour totaliser des longueurs, métrés linéaires, etc.

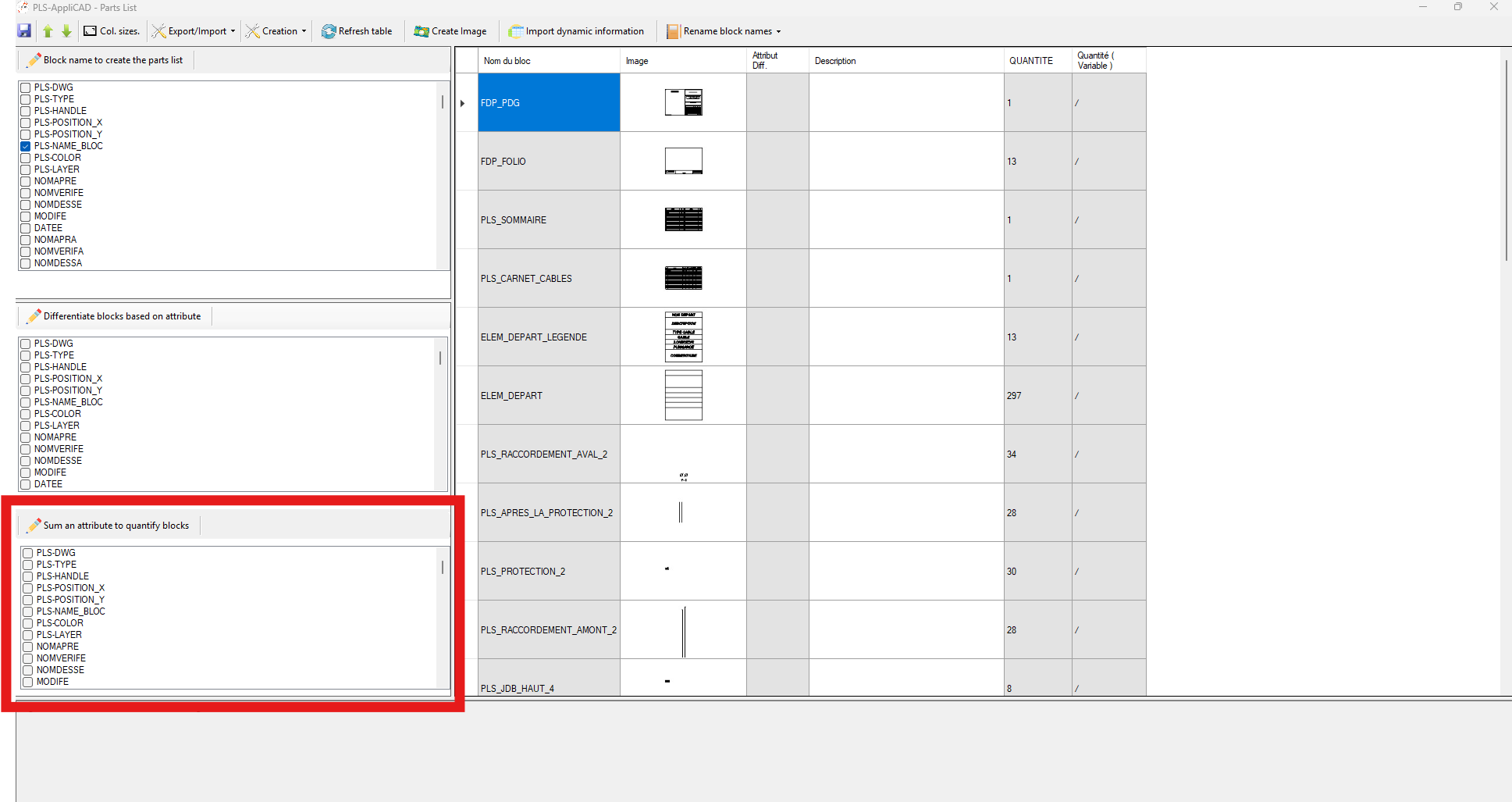

    Addition d'une valeur numérique (longueur totale, etc.) au lieu d'un simple comptage

    Idéal pour générer des métrés (câbles, gaines, etc.).

  6. Actualiser le tableau

    Le bouton Actualiser tableau régénère la nomenclature
    en appliquant vos derniers réglages (critères de regroupement, attributs différenciants, etc.).

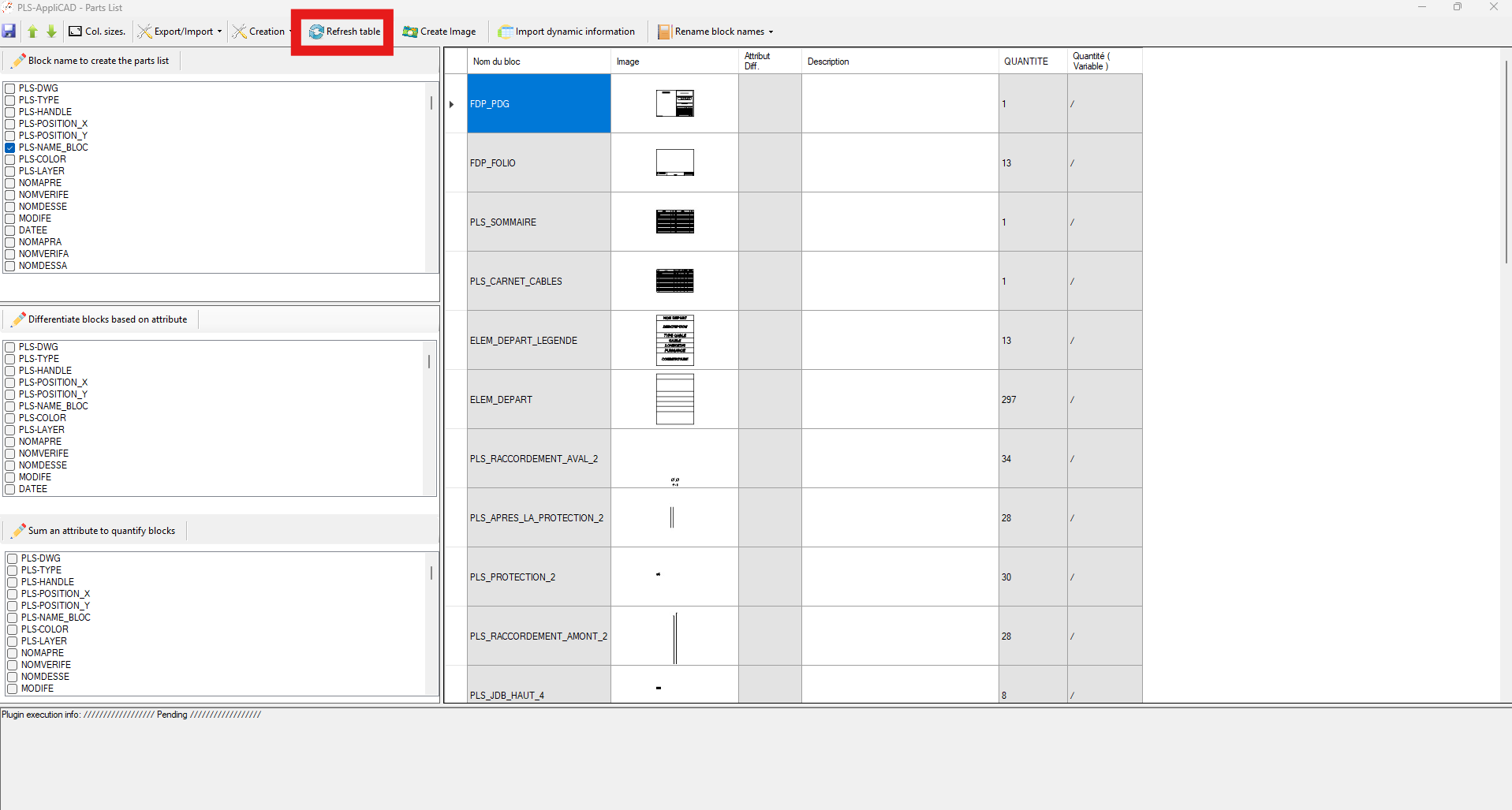

    Actualisation de la nomenclature avec les nouveaux réglages

    Mise à jour instantanée du quantitatif affiché.

  7. Créer les vignettes images

    Le bouton Création image fabrique automatiquement
    une petite vignette pour chaque type de bloc et l’affiche
    dans la colonne « Image » de la nomenclature.

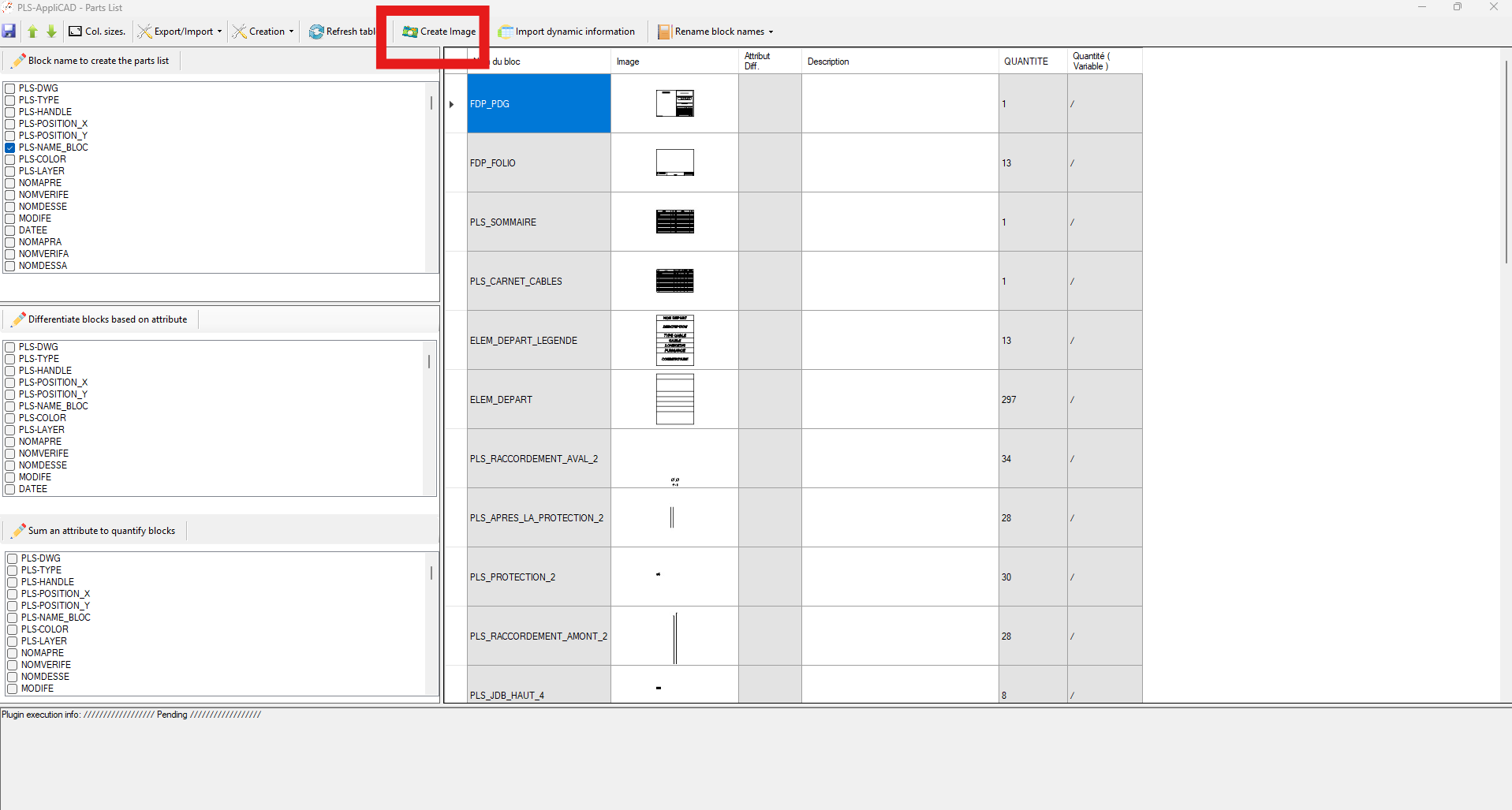

    Génération automatique d'une vignette image pour chaque bloc

    Aperçu visuel direct de chaque référence.

  8. Afficher / masquer les images

    Le menu Création ▸ Masquer / Afficher image
    permet d’afficher ou de cacher la colonne « Image ».
    Utile pour un export plus compact.

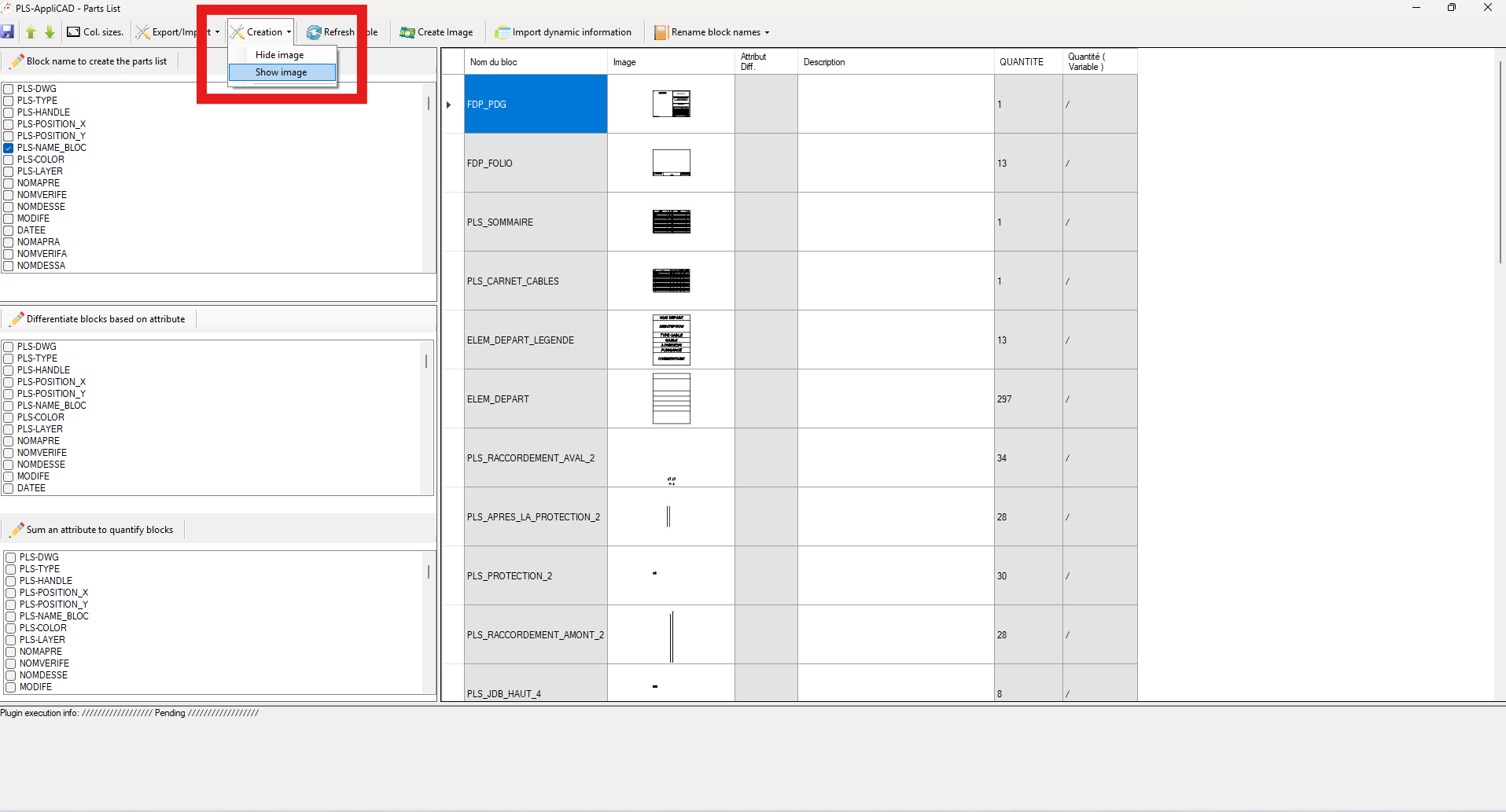

    Masquer ou afficher la colonne Image dans la nomenclature

    Vous contrôlez l’aspect visuel du tableau.

  9. Ajuster les colonnes

    Le bouton Tailles Col. ajuste automatiquement la largeur
    des colonnes pour une lecture plus confortable.

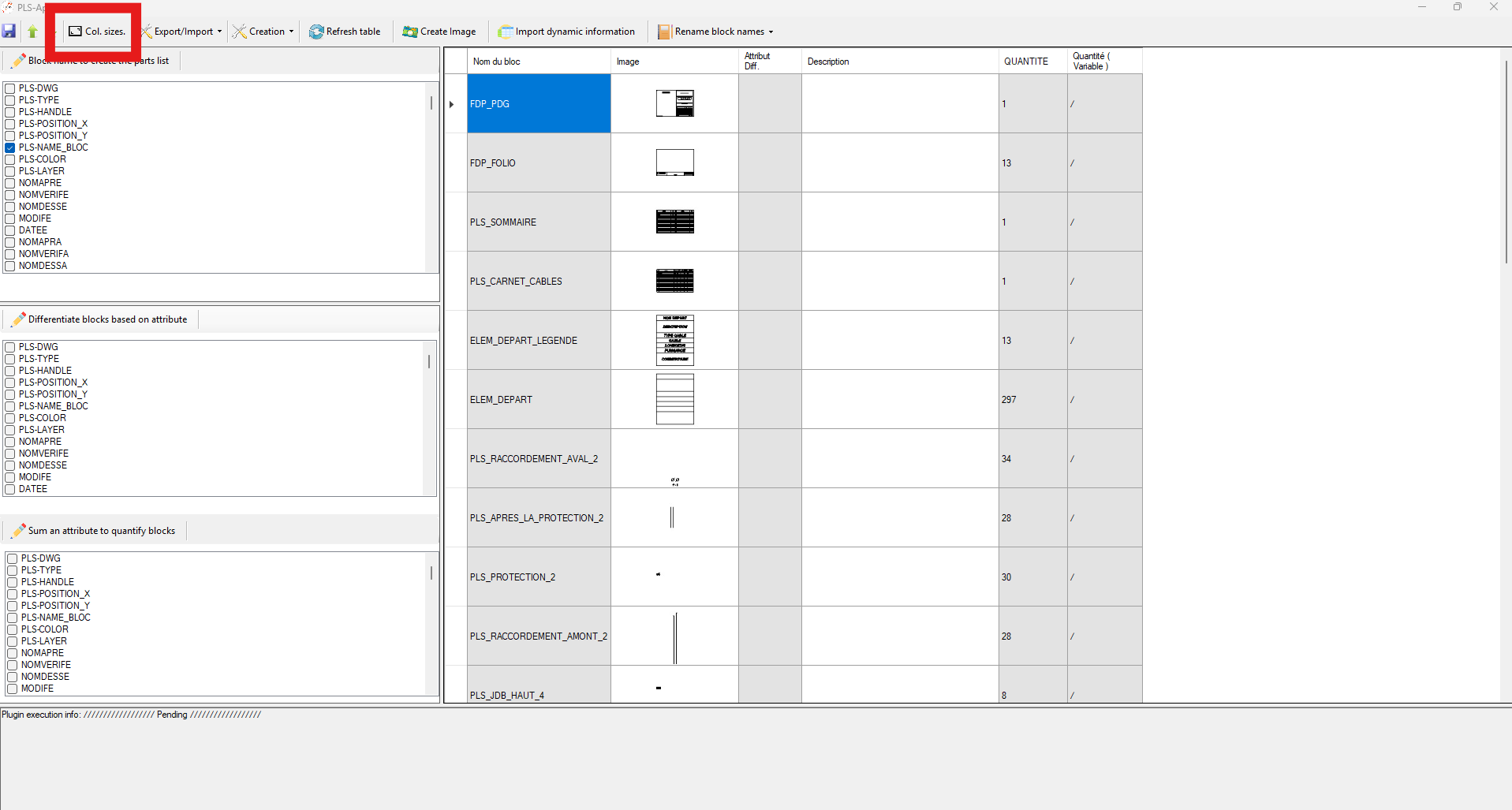

    Ajustement automatique de la largeur des colonnes du tableau de nomenclature

    Un tableau lisible sans colonnes coupées.

  10. Exporter en Excel

    Menu Exporter/Importer ▸ Exporter vers Excel :
    enregistre la nomenclature en .xls
    pour devis, commande, chiffrage ou suivi chantier.

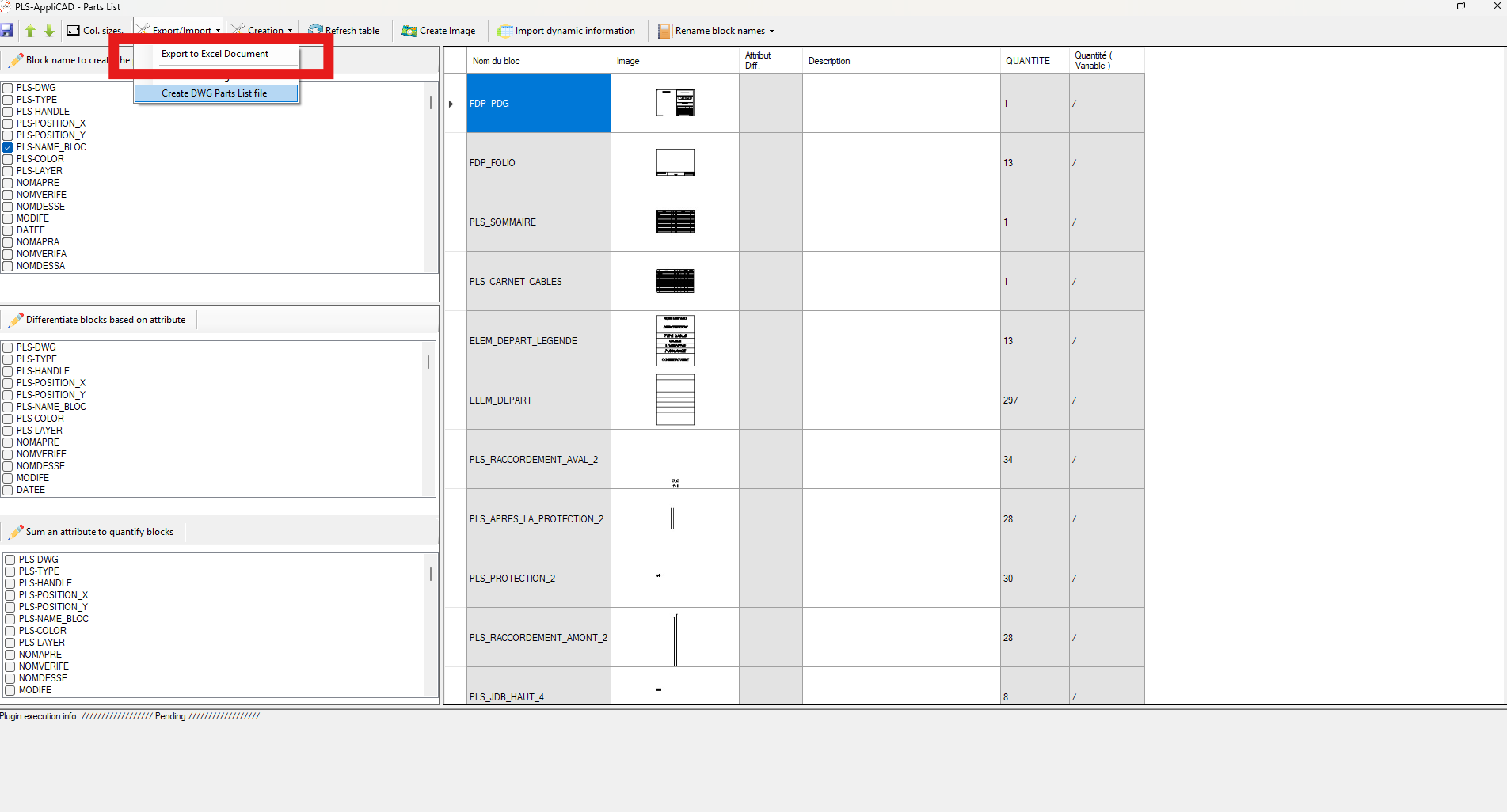

    Export de la nomenclature vers un fichier Excel .xls

    Excel prêt pour achats / BE / client.

  11. Créer un DWG Légende

    Exporter/Importer ▸ Créer fichier DWG Légende :
    génère un DWG avec une simple liste (type légende) des éléments.
    Idéal pour une planche explicative.

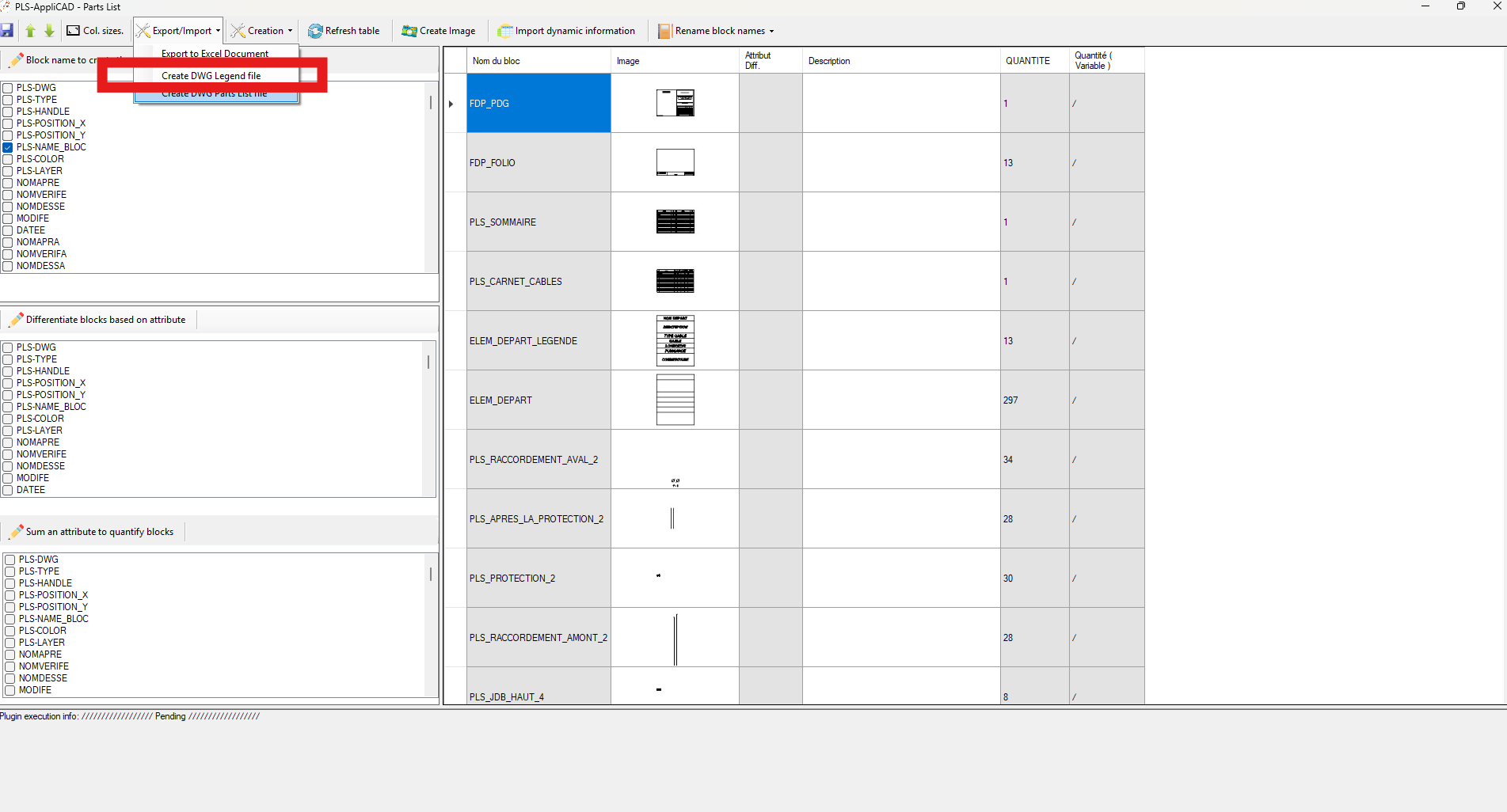

    Création d'un DWG de légende avec la liste des éléments

    Une légende DWG prête à insérer dans vos plans.

  12. Créer un DWG Nomenclature

    Exporter/Importer ▸ Créer fichier DWG Nomenclature :
    génère un DWG contenant un tableau de nomenclature
    avec les quantités calculées.

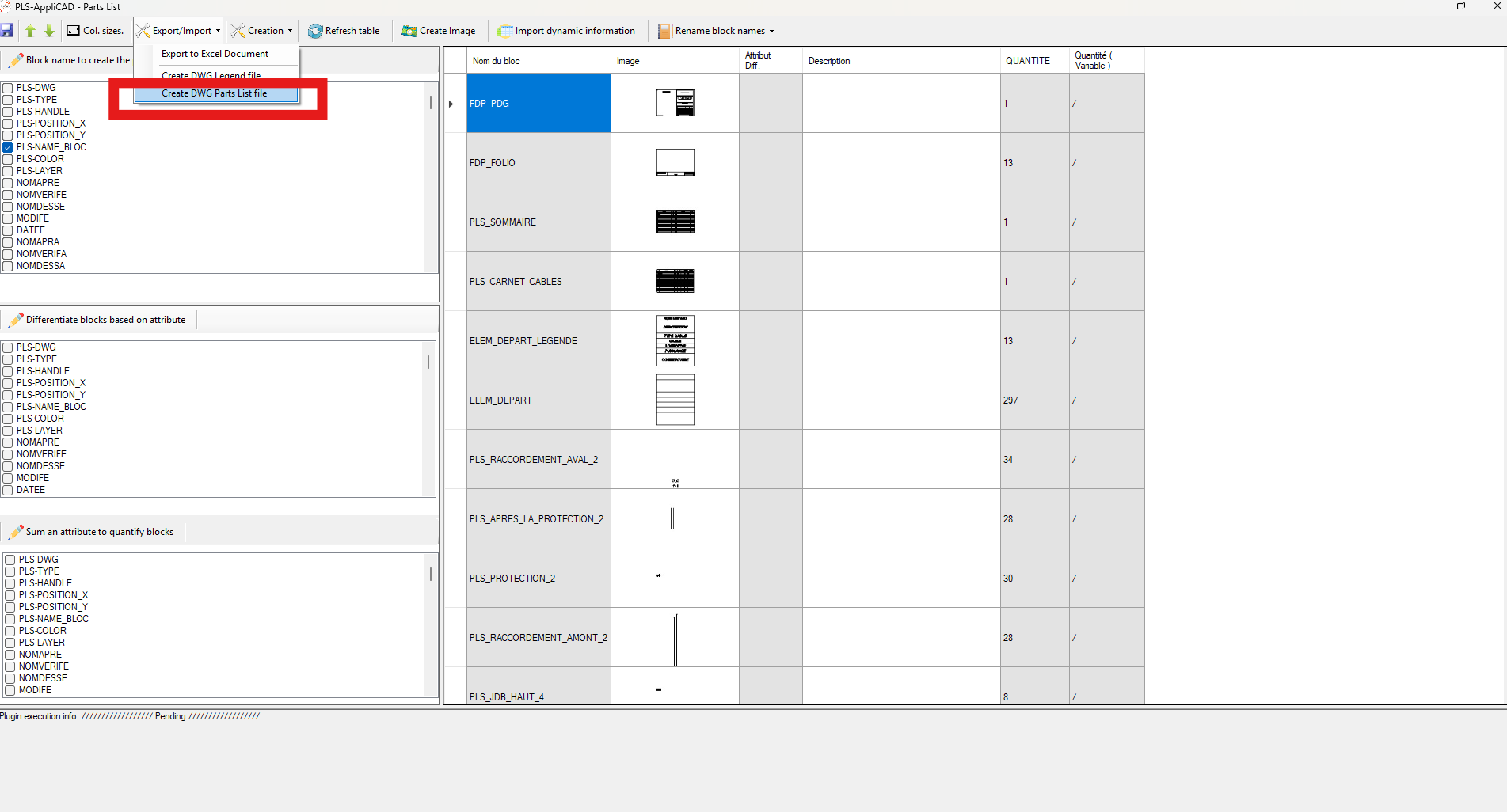

    Génération d'un DWG avec un tableau de nomenclature et quantités

    Tableau de quantités directement exploitable dans AutoCAD.

  13. Importer les informations dynamiques

    Le bouton Importer informations dynamiques ajoute au tableau les colonnes issues des blocs dynamiques
    (longueur, largeur, paramètres d’étirement, etc.), que vous pourrez ensuite utiliser pour différencier les élements ou pour les additionner.

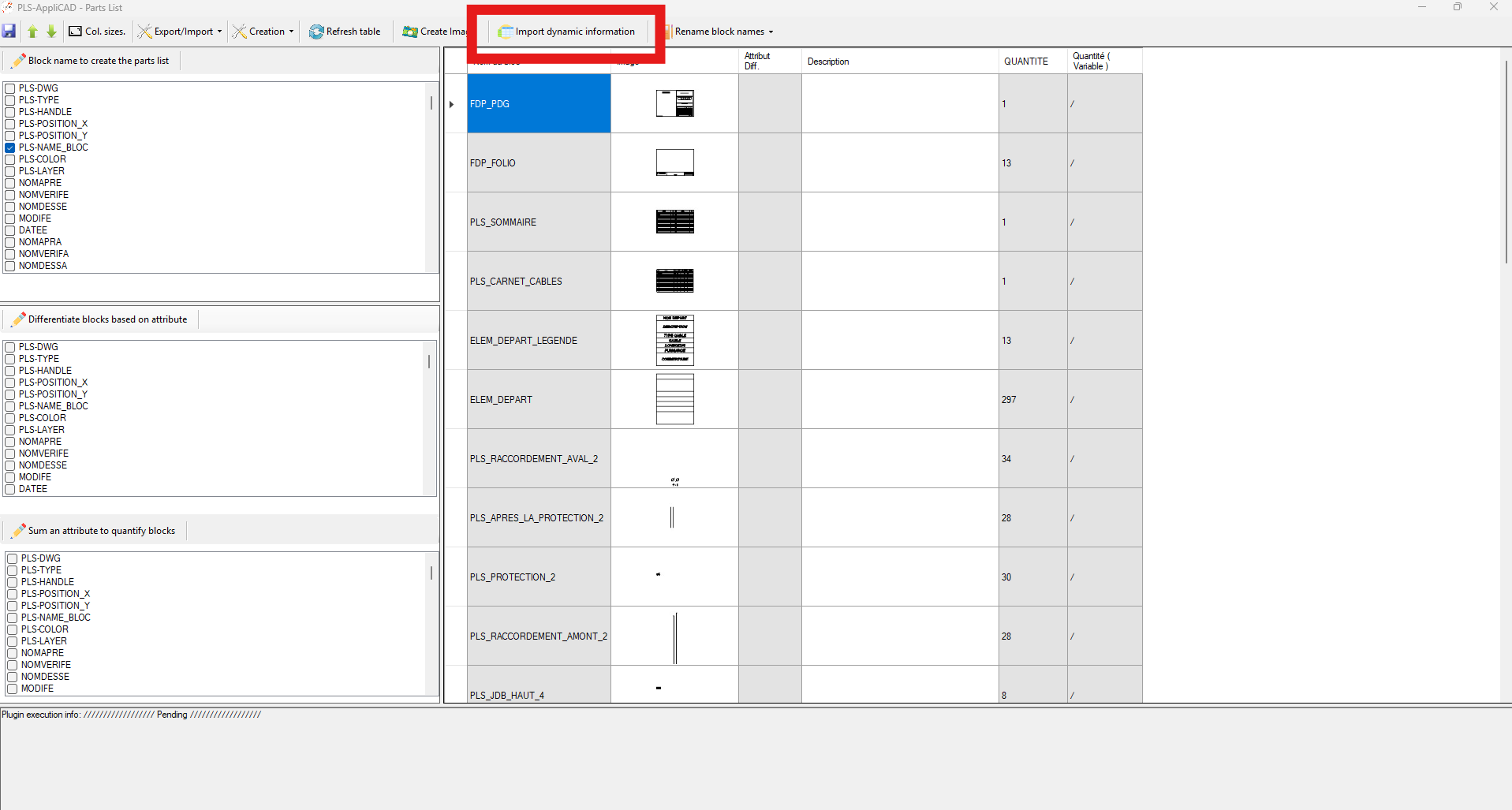

    Ajout des paramètres dynamiques (longueur, largeur...) dans la nomenclature

    Les blocs dynamiques sont pris en compte, pas seulement les blocs simples.

  14. Raccourcir les noms de blocs

    Modifier Nom blocs permet de générer un nom de bloc plus court
    (utile quand chaque bloc porte un identifiant technique trop long).
    Ça améliore la lisibilité de la nomenclature.

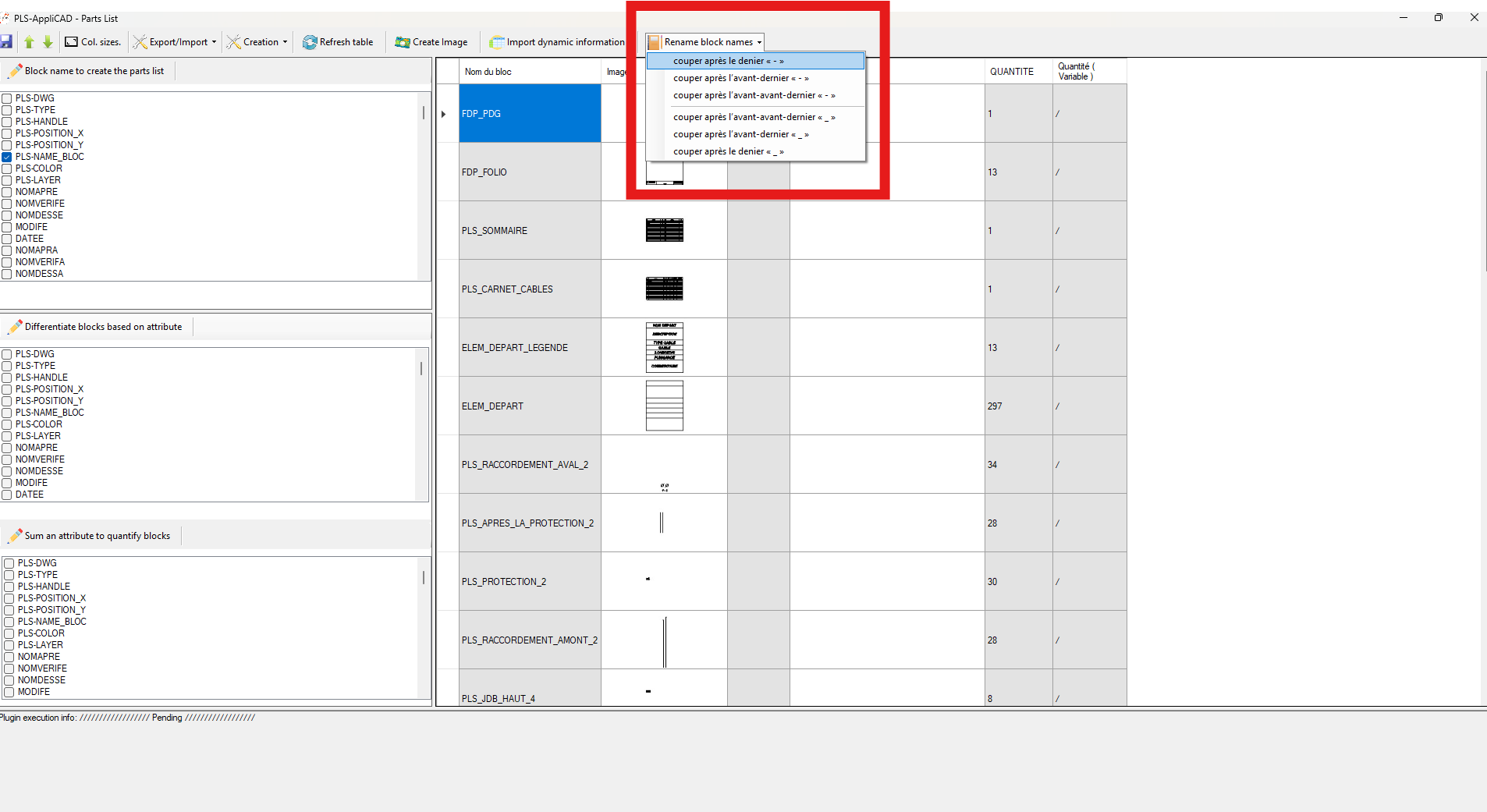

    Simplification / renommage des noms de blocs pour une nomenclature plus lisible

    Des désignations propres pour vos livrables.

  15. Édition rapide via clic droit

    Clic droit dans le tableau ⇒ Copier / Coller
    pour modifier rapidement des cellules (par exemple la colonne Description), sans tout retaper.

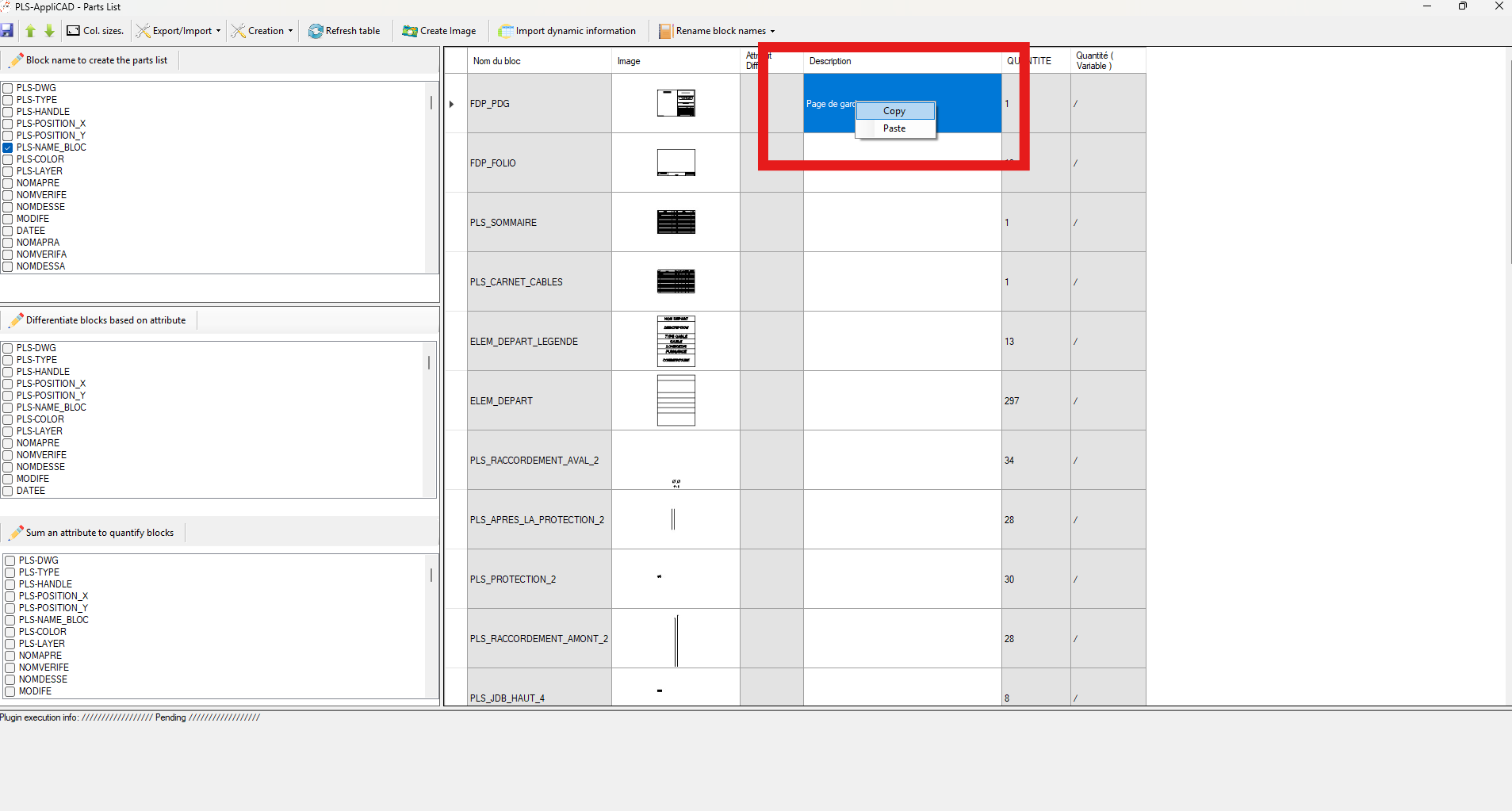

    Edition rapide des cellules de la nomenclature avec copier/coller

    Mise en forme finale avant export.

  16. Enregistrer le DWG

    Le bouton Enregistrer (icône disquette) sauvegarde le DWG si des valeurs ont été écrites depuis la grille.
    Vous validez ainsi vos modifications.

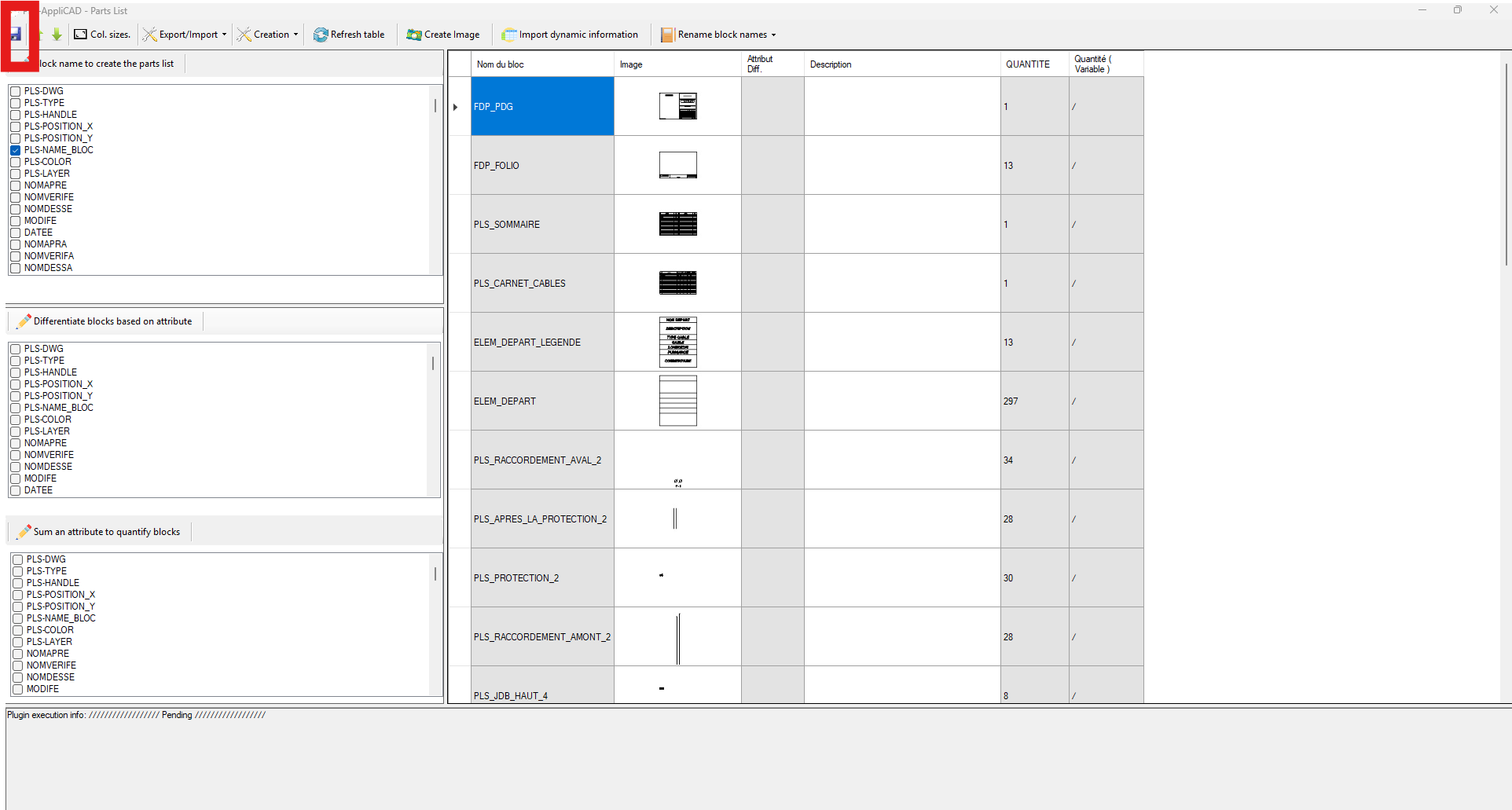

    Sauvegarde du DWG après modifications depuis la grille de nomenclature

    Sauvegarde directe du plan avec vos changements.

  17. Journal des actions

    En bas de la fenêtre, la zone d’infos affiche le journal des actions, les messages système et les éventuelles alertes.
    C’est votre historique en temps réel.

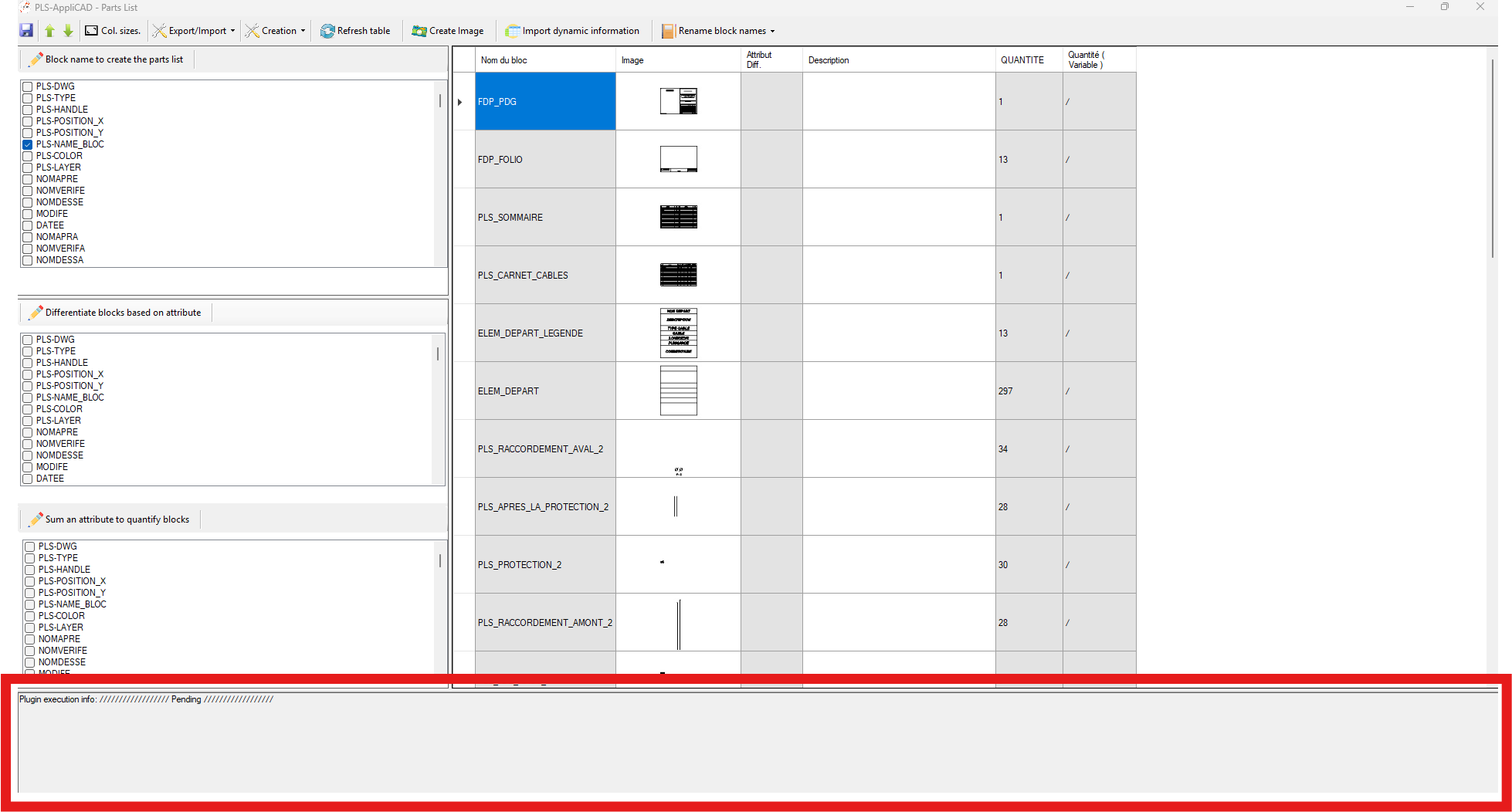

    Zone d'informations en bas de la fenêtre avec le journal d'activité

    Traçabilité complète de tout ce qui a été fait.
