But : Mettre à jour les cotations pour permettre de changer leur couleur (ByBlock)
Cet outil rend les cotations entièrement recolorisables sans casser leur style.
Il passe les éléments graphiques de chaque cote en ByBlock pour que la couleur
soit contrôlable ensuite (par la propriété de l’objet ou via le bloc), sans toucher au style de cotation
ni aux autres paramètres techniques.
Ouverture du DWG
Le logiciel ouvre le fichier DWG à traiter.
Chargement du plan avant mise à jour des cotations. Analyse de toutes les cotations

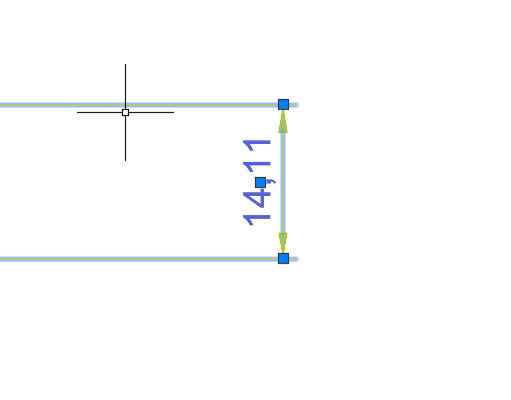

L’outil parcourt l’ensemble des cotations présentes :
dans l’espace Objet, dans les présentations (layouts) et aussi à l’intérieur des blocs.Scan global : objet, présentations, contenu interne de blocs. Forcer la couleur en « ByBlock »

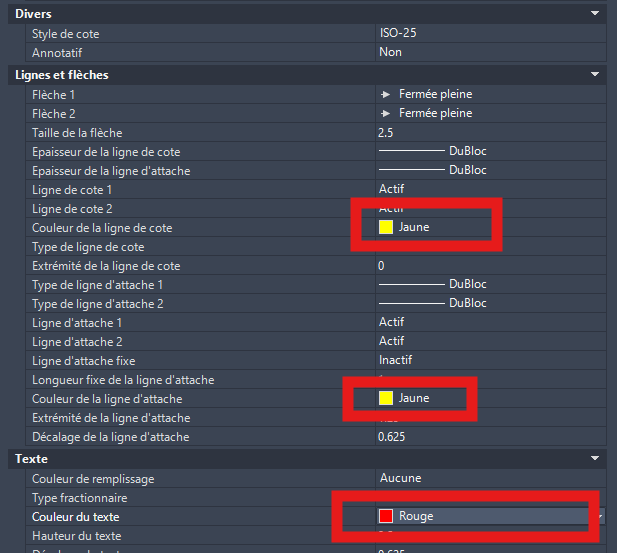

Pour chaque cote trouvée, le logiciel force la couleur des éléments graphiques
(lignes de cote, lignes d’attache, flèches, texte de cote)
en ByBlock.Toutes les parties visuelles de la cote passent en ByBlock. Aucun changement de style de cotation

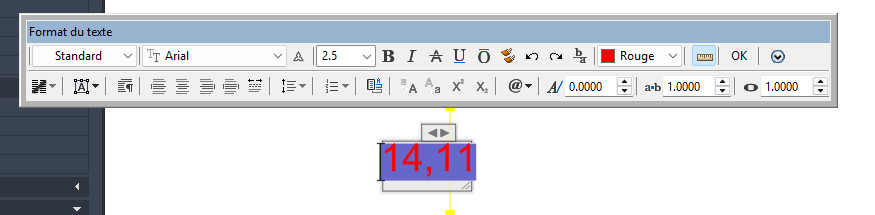

Les styles de cotation (DIMSTYLE) ne sont pas modifiés.
Seul l’override de couleur au niveau de chaque entité est remis à ByBlock.
Votre charte de style reste intacte.Le DIMSTYLE reste tel quel : seule la couleur directe est corrigée. Pas d’autres modifications

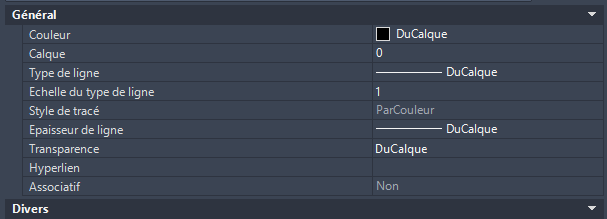

L’outil ne touche PAS à : calque, type/épaisseur de ligne, valeur de cote,
échelle annotative, tolérances, etc.
Seule la couleur est ajustée.Tout le reste (calque, contenu, échelle…) reste identique. Effet obtenu

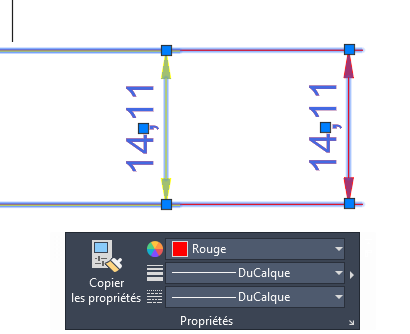

Après traitement, la couleur des cotations peut être pilotée :
– soit par héritage (ByBlock),
– soit en ajustant simplement la propriété Couleur de l’objet.
Résultat : vous pouvez recoloriser vos cotes proprement, sans tout redessiner.Les cotations deviennent facilement recolorisables. Enregistrement du DWG
Le DWG modifié est enregistré avec les cotations normalisées en ByBlock.
L’outil peut ensuite passer au DWG suivant et recommencer.Plan sauvegardé avec cotations propres et uniformes.
