But : Repérage complet
Cet outil enchaîne automatiquement les opérations de repérage et de mise à jour sur plusieurs DWG d’un même dossier.
Il ouvre chaque DWG, applique les mises à jour (indices, folios, sommaire, date, présentations…), enregistre, puis passe au fichier suivant.
Objectif : tout préparer proprement pour une livraison client ou un DOE.
Traitement séquentiel des DWG
Le logiciel ouvre un par un chaque DWG de la liste à traiter et applique automatiquement toutes les étapes ci-dessous.

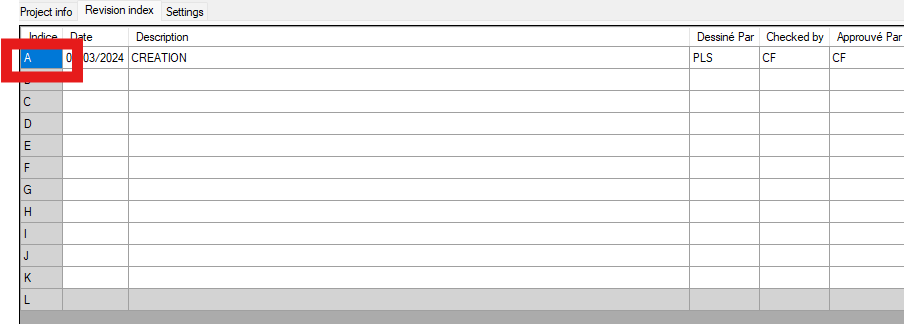

Le logiciel enchaîne les DWG sans intervention manuelle. Mise à jour du dernier indice sur folio
Analyse l’historique A…L, récupère le dernier indice réellement utilisé, puis inscrit cette valeur dans le champ INDICE de tous les folios. Tous les plans sont ainsi alignés sur le bon indice.

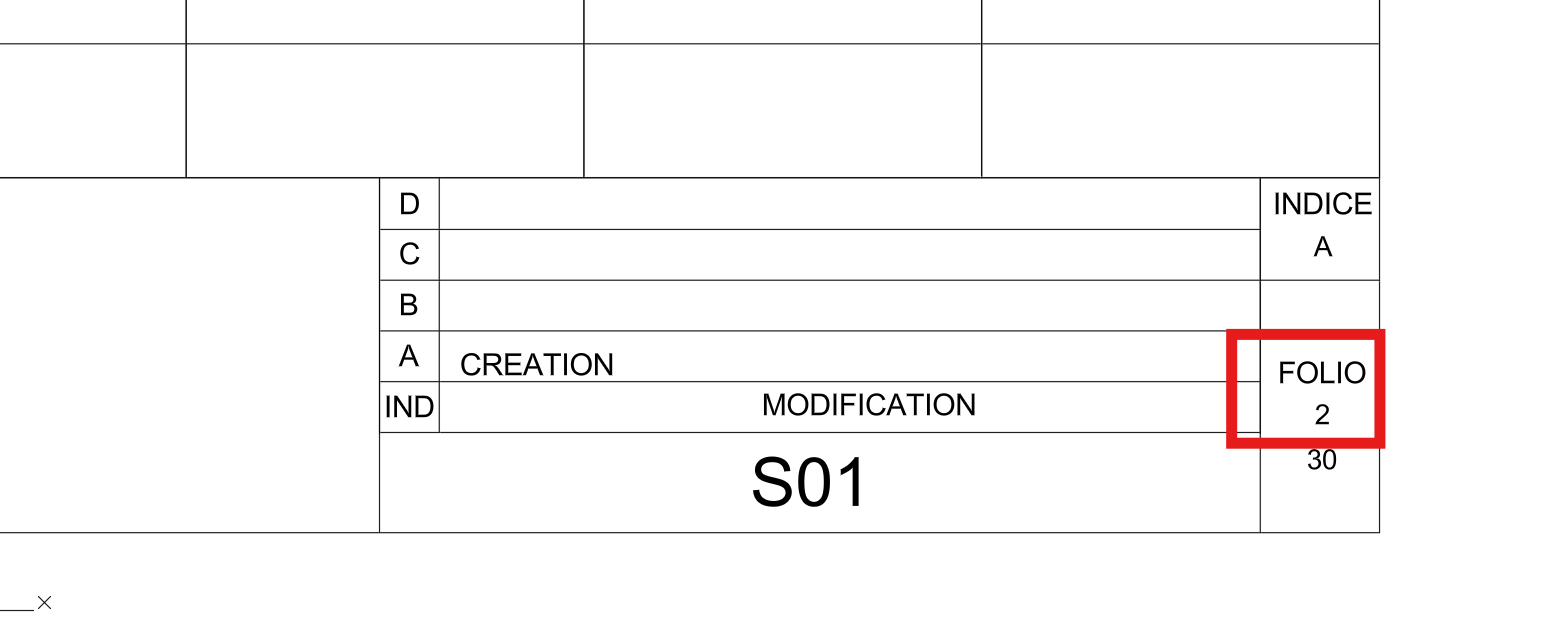

Indice de révision remis à jour sur chaque folio. Repérer les folios
Attribution d’un numéro de folio séquentiel (1, 2, 3, …) à chaque cartouche selon l’ordre défini.

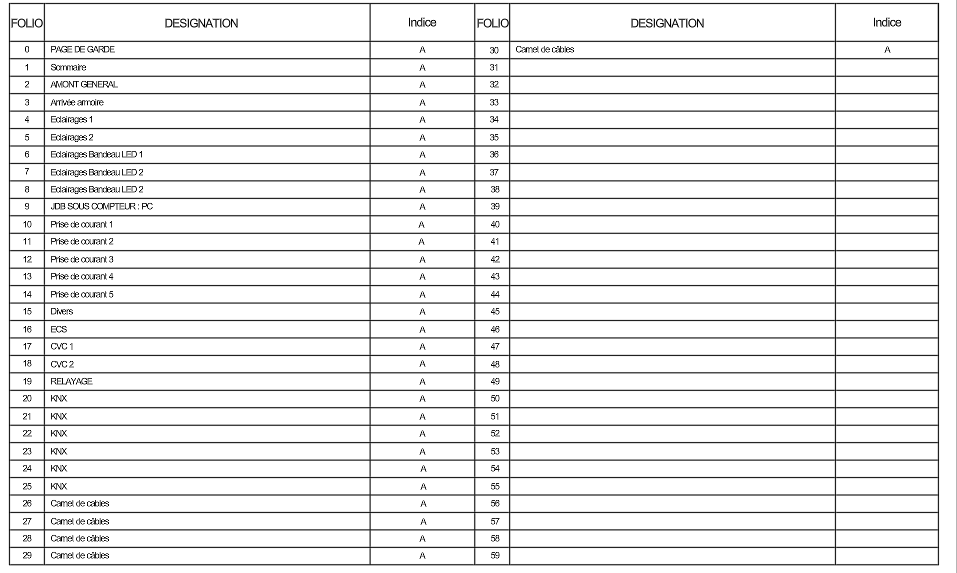

Très pratique pour renuméroter proprement un dossier complet.Chaque folio reçoit un numéro propre et cohérent. Repérer sommaires
Le logiciel recherche le bloc sommaire spécifique (fourni avec le modèle DWG), le remplit automatiquement et met à jour les informations du sommaire.

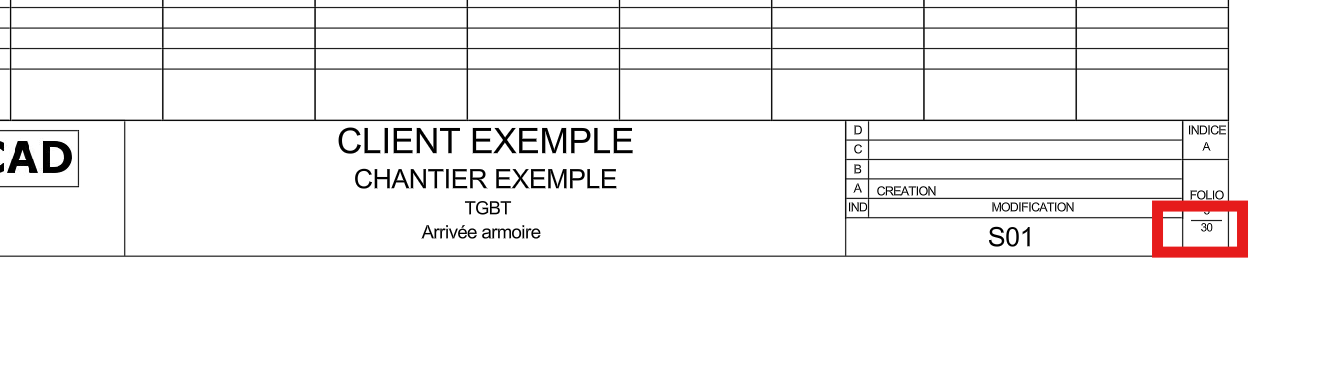

Sommaire projet mis en cohérence automatiquement. Repérer nombre de folios
Analyse le nombre de folios présents dans l’Espace Modèle du DWGet complète le champ « Nbre Folios » dans le cartouche.
Le dossier porte ainsi son total exact.Le champ « Nbre Folios » est renseigné automatiquement. Repérer valeur folio suivant

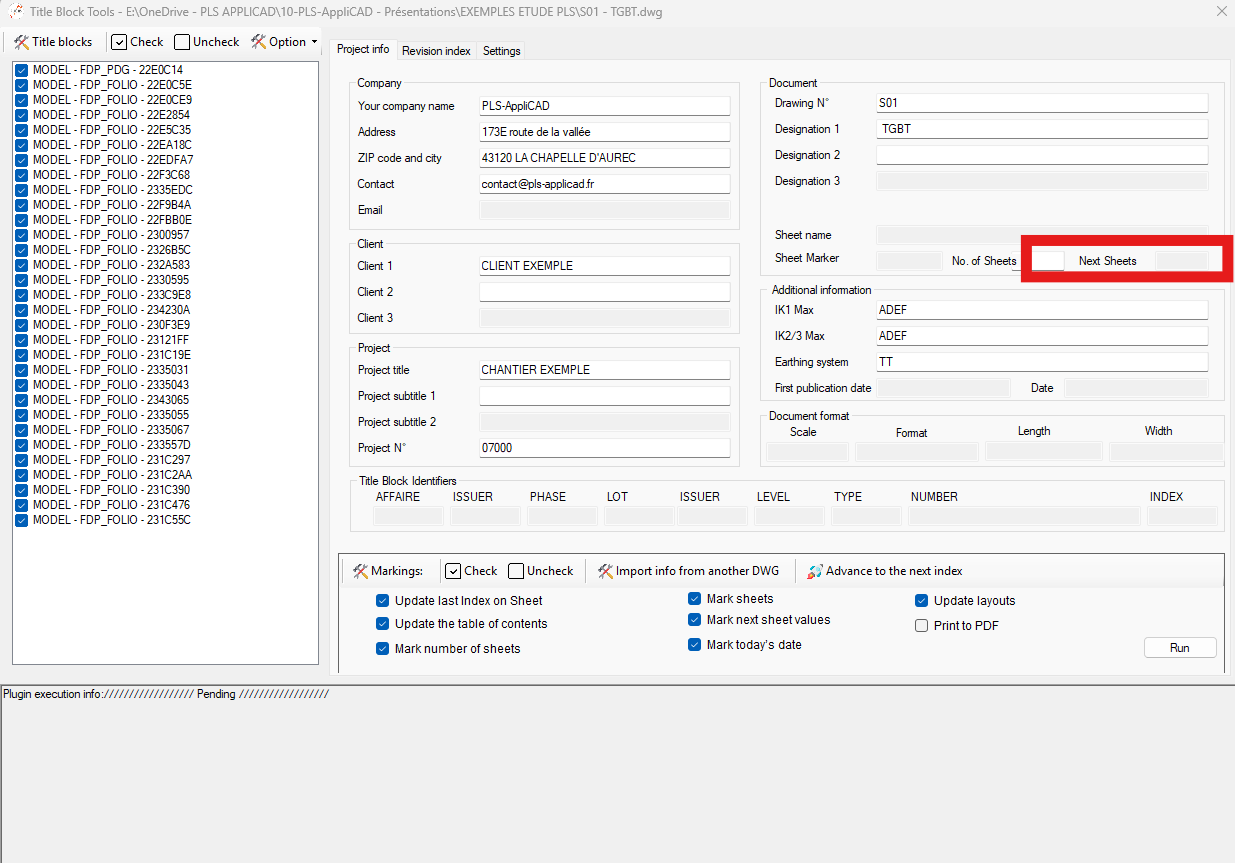

Pour chaque folio, le logiciel retrouve le folio suivant et complète le champ « Folio suivant ». Ça crée une continuité claire entre les pages du dossier.

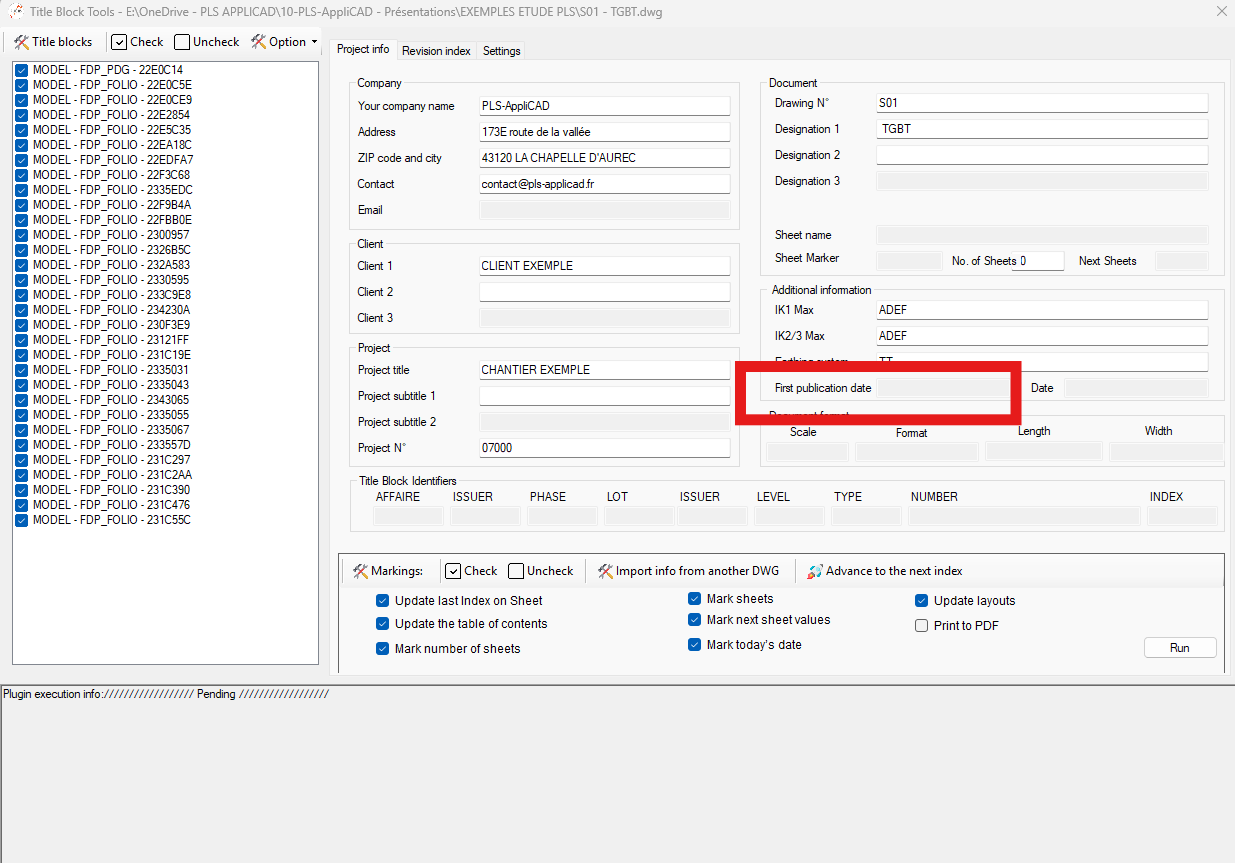

Chaque folio sait qui vient après lui. Date du jour
Remplit automatiquement la date du jour (exemple : 01/01/25) sur tous les folios du DWG. Parfait pour figer une version officielle à une date donnée.

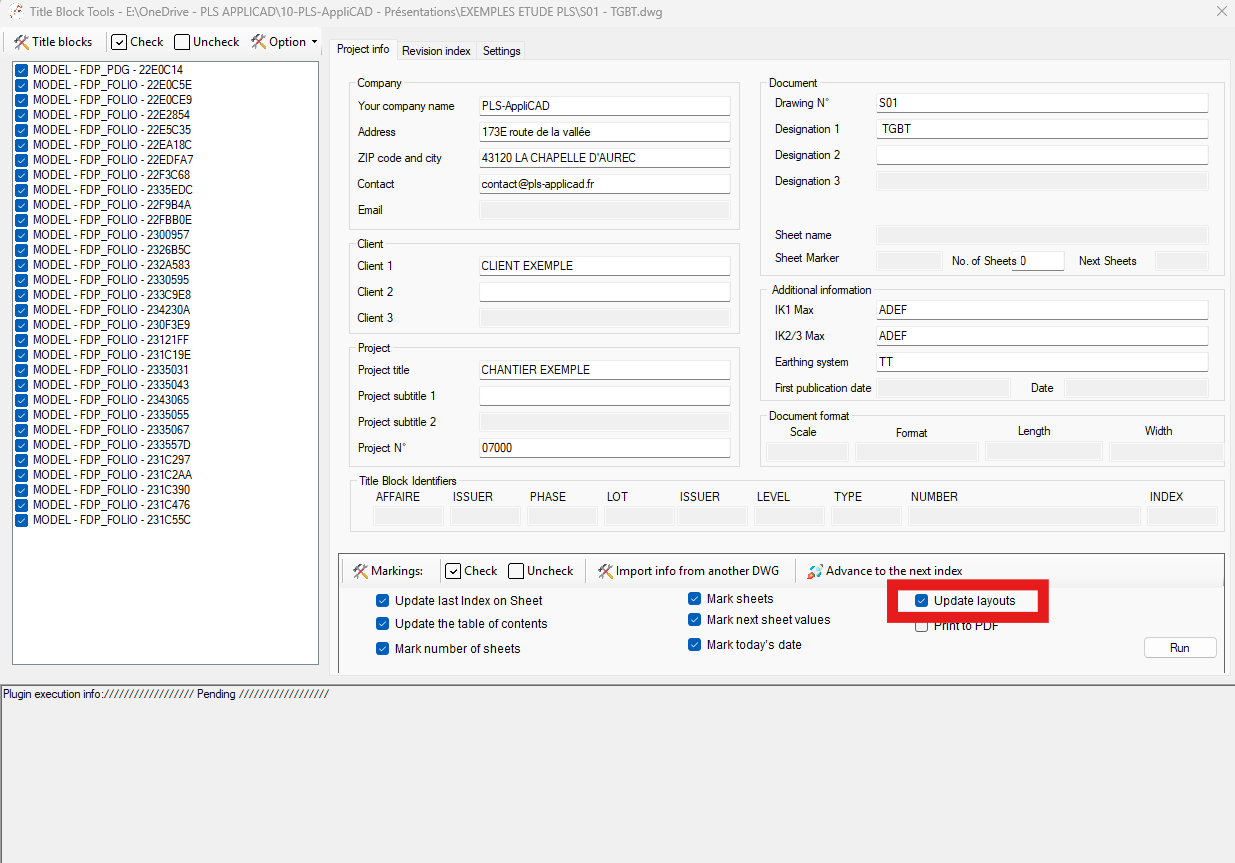

Tous les folios sont horodatés à la même date. Mise à jour des présentations (layouts)
Le logiciel recrée automatiquement les présentations à partir des blocs
de l’Espace Objet (pas de l’Espace Papier) :
– importe une présentation préconfigurée (portrait/paysage),
– zoome et cadre selon le pourcentage défini dans « Paramètres »,
– passe au folio suivant.
Ça régénère des layouts propres, normalisés.Layouts recréés automatiquement folio par folio. Enregistrement et passage au DWG suivant
Quand toutes les étapes sont appliquées sur le DWG courant, le fichier est enregistré.
Ensuite, le logiciel passe automatiquement au DWG suivant de la liste et recommence le même traitement.Chaque DWG est mis à jour, sauvegardé, puis on enchaîne.
