But : Supprimer les éléments MASQUES dans les blocs et l’espace objet

Note : Supprimer les éléments MASQUES (wipeout) dans les blocs et dans l’espace objet
Mode de traitement : Les DWG sont traités un par un (pas tous en une seule fois).

Cet outil enlève tous les éléments de masquage (type Wipeout / MASQUES) dans l’espace Objet et à l’intérieur des blocs.
Le but est d’éviter les zones qui cachent la géométrie sur le plan imprimé ou en PDF. Les autres entités restent intactes.

  1. Ouverture du DWG

    Le logiciel ouvre le DWG que vous voulez nettoyer.

    Ouverture du DWG avant suppression des masques
    Chargement du dessin source.

  2. Détection des masques dans l’espace objet

    L’outil analyse l’espace Objet (Model Space) pour repérer les entités de masquage : zones opaques, wipeouts, etc. qui cachent le contenu derrière.

    Détection des éléments MASQUES / wipeout dans l'espace objet

    Repérage des zones de masquage dans le modèle.

  3. Suppression des masques dans l’espace objet

    Tous les éléments de masquage détectés dans l’espace Objet sont supprimés.
    Résultat : plus de zones vides/blanches qui bouchent la vue ou l’impression.

    Suppression des masques dans l'espace objet

    Nettoyage du modèle : suppression des wipeouts gênants.

  4. Nettoyage à l’intérieur des blocs

    Le logiciel ouvre ensuite les définitions de blocs une par une et supprime aussi les éléments de masquage à l’intérieur de ces blocs. C’est important car certains masques sont protégés dans les blocs.

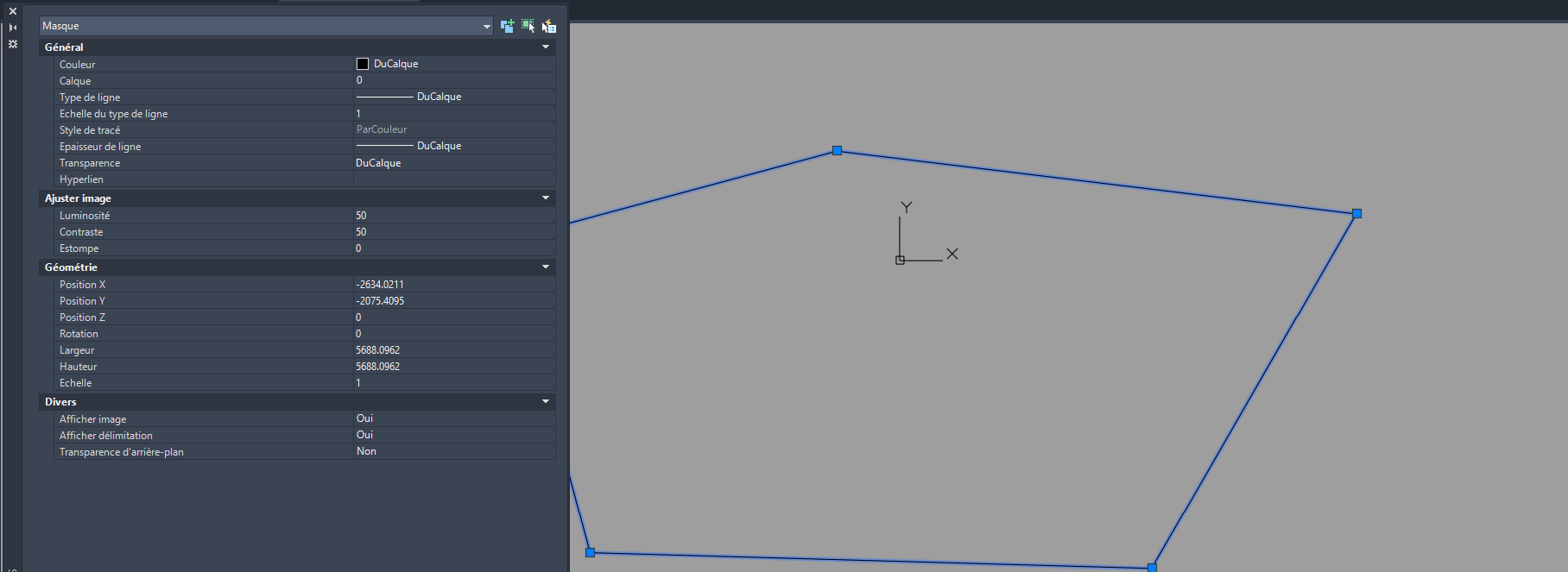

    Suppression des éléments MASQUES dans les blocs

    Nettoyage interne des blocs pour retirer les masques intégrés.

  5. Respect des autres entités

    Toutes les autres entités (géométrie, texte, hachures, attributs…) restent inchangées.
    Seuls les masques sont supprimés.

    Aucun impact sur la géométrie utile du DWG

    On enlève uniquement les écrans opaques, pas le contenu utile.

  6. Enregistrement du DWG

    Le DWG est enregistré une fois tous les masques retirés.
    Vous obtenez un plan sans zones blanches cachant vos symboles.

    Enregistrement du DWG après suppression des masques

    Fichier final sauvegardé, prêt pour diffusion ou impression.
