But : Visualiser et modifier les données d’un DWG

Note : Ce plugin crée un tableau de données modifiables pour mettre à jour votre DWG
Mode de traitement : Agit sur le DWG actif (un seul fichier à la fois).

Cette fenêtre affiche les informations du DWG sous forme de tableau éditable. Vous pouvez corriger les valeurs, importer/exporter via Excel, filtrer, réordonner, puis réécrire les modifications dans le dessin. C’est l’outil de contrôle qualité et de mise à jour en masse.

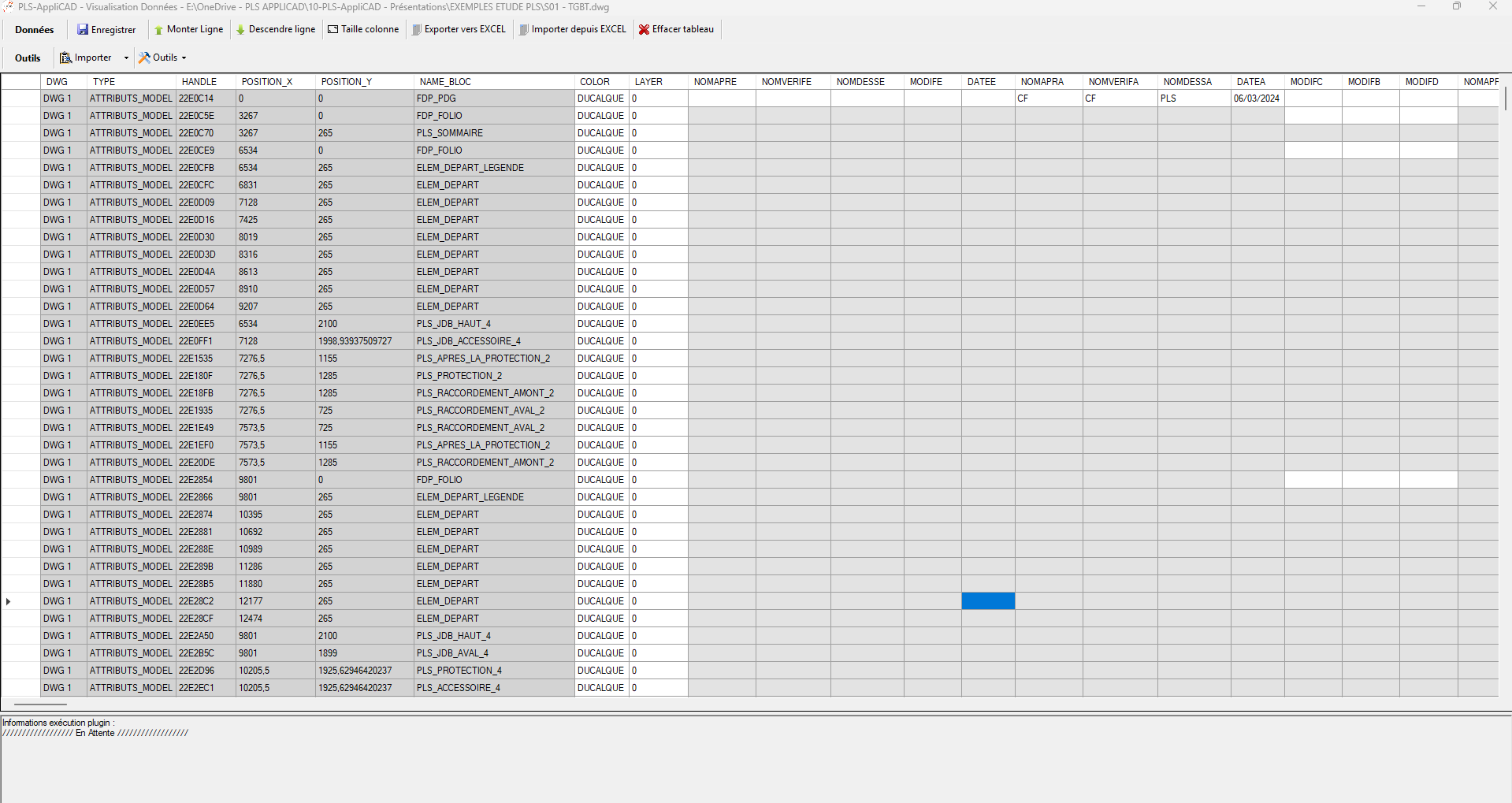

  1. Tableau d’édition directe

    La fenêtre affiche les données extraites du DWG sous forme de tableau.
    Les cellules éditables peuvent être modifiées directement.

    Tableau éditable contenant les données du DWG
    Tout le contenu important du DWG visible en colonnes.

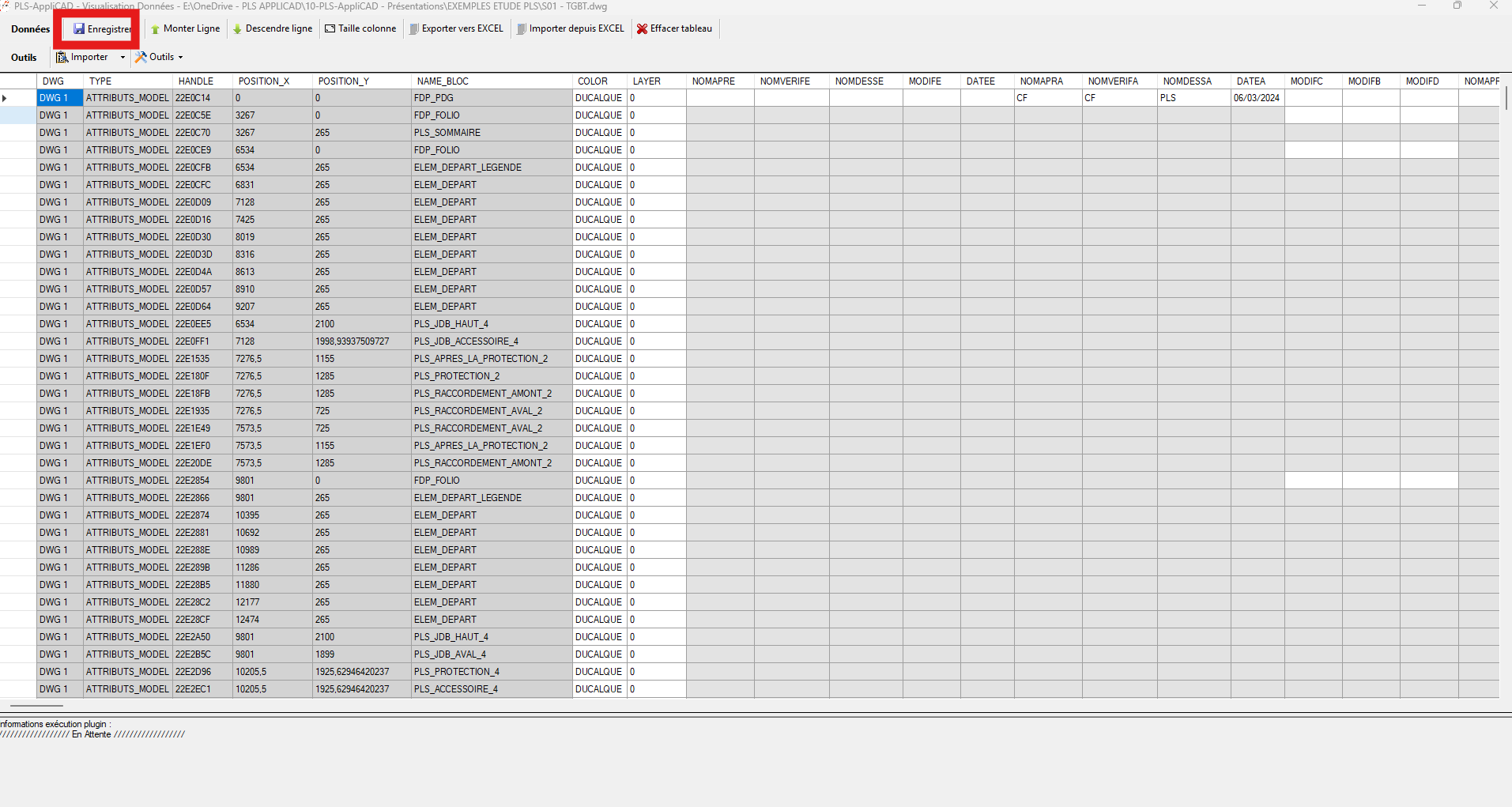

  2. Sauvegarder dans le DWG

    Enregistrer : écrit vos modifications dans le DWG et sauvegarde le fichier si des valeurs ont été changées depuis le tableau.

    Bouton Enregistrer pour appliquer les changements au DWG

    Vos modifications deviennent officielles dans le plan.

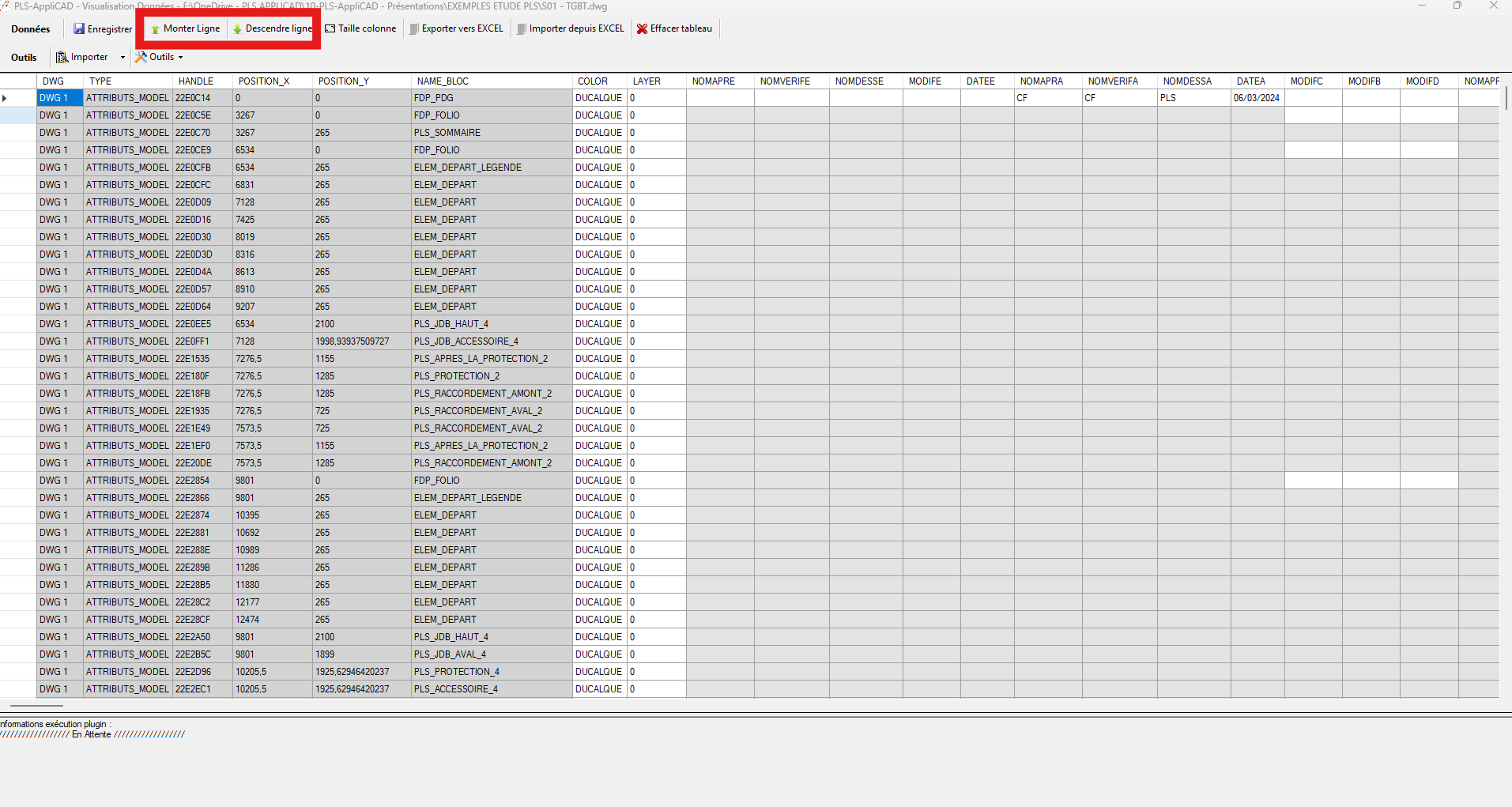

  3. Réordonner les lignes

    Monter / Descendre ligne : permet de réorganiser la ou les lignes sélectionnées.
    Utile pour remettre un ordre logique (folio, repère, etc.).

    Réorganisation des lignes avec les boutons Monter / Descendre

    Réorganisez visuellement vos éléments.

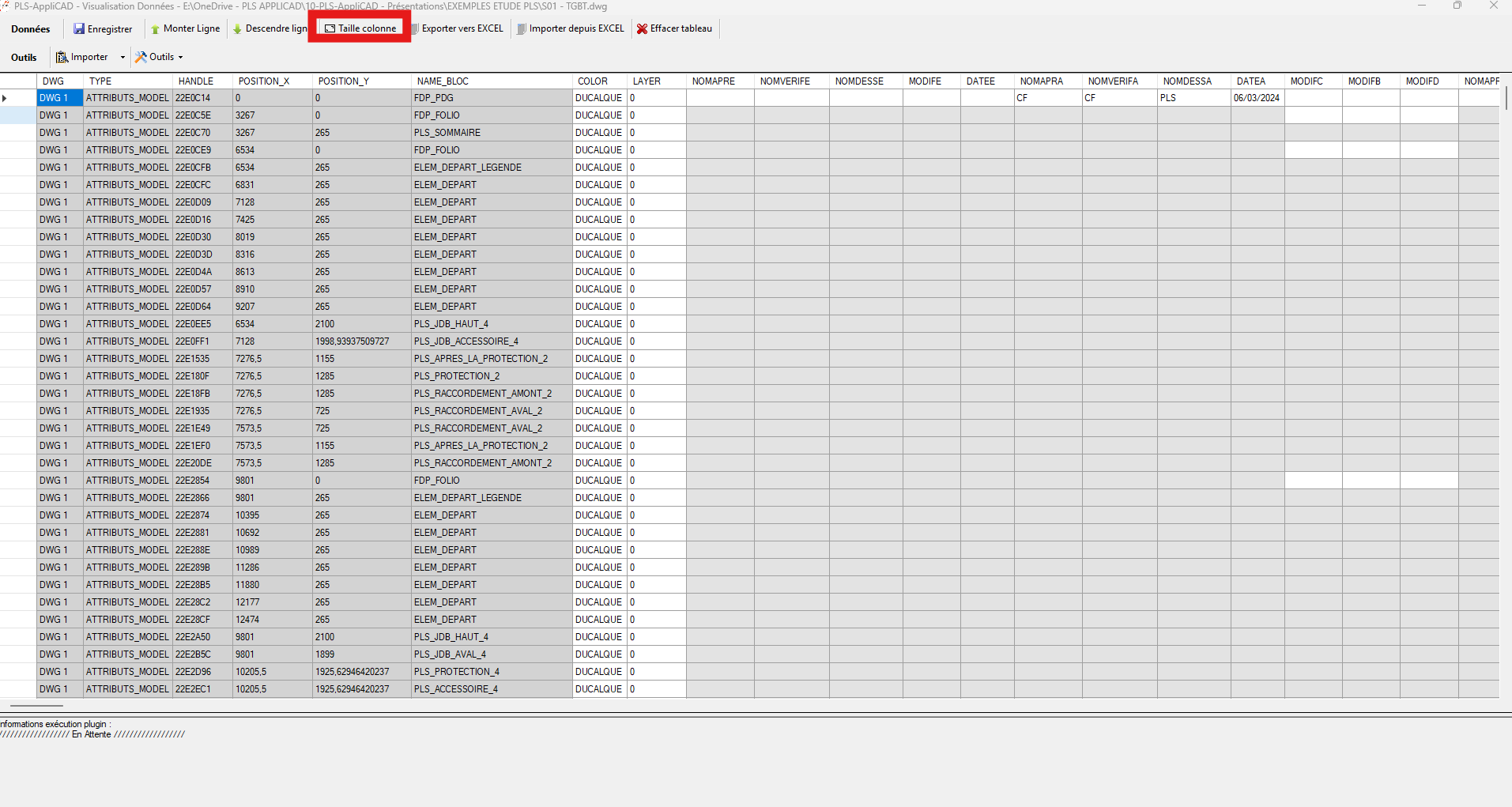

  4. Ajuster les colonnes automatiquement

    Taille colonne : ajuste automatiquement la largeur des colonnes pour une lecture plus confortable.

    Ajustement automatique de la largeur des colonnes

    Lisibilité immédiate du tableau.

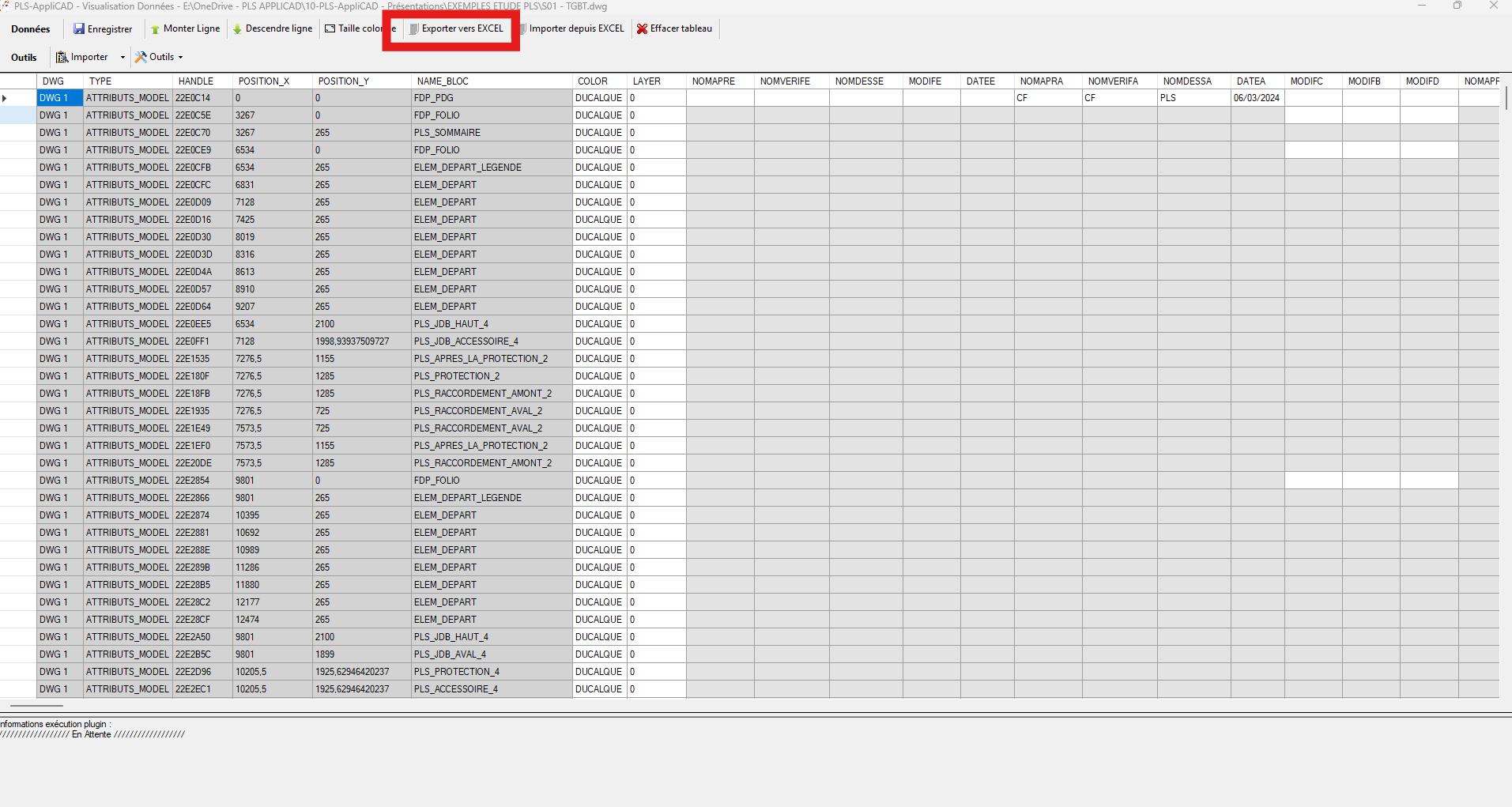

  5. Exporter vers Excel

    Exporter vers EXCEL : enregistre tout le tableau actuel dans un fichier Excel.
    Idéal pour archivage, diffusion client, traçabilité ou modifications hors AutoCAD.

    Export du tableau vers un fichier Excel

    Un clic pour générer un Excel de vos données DWG.

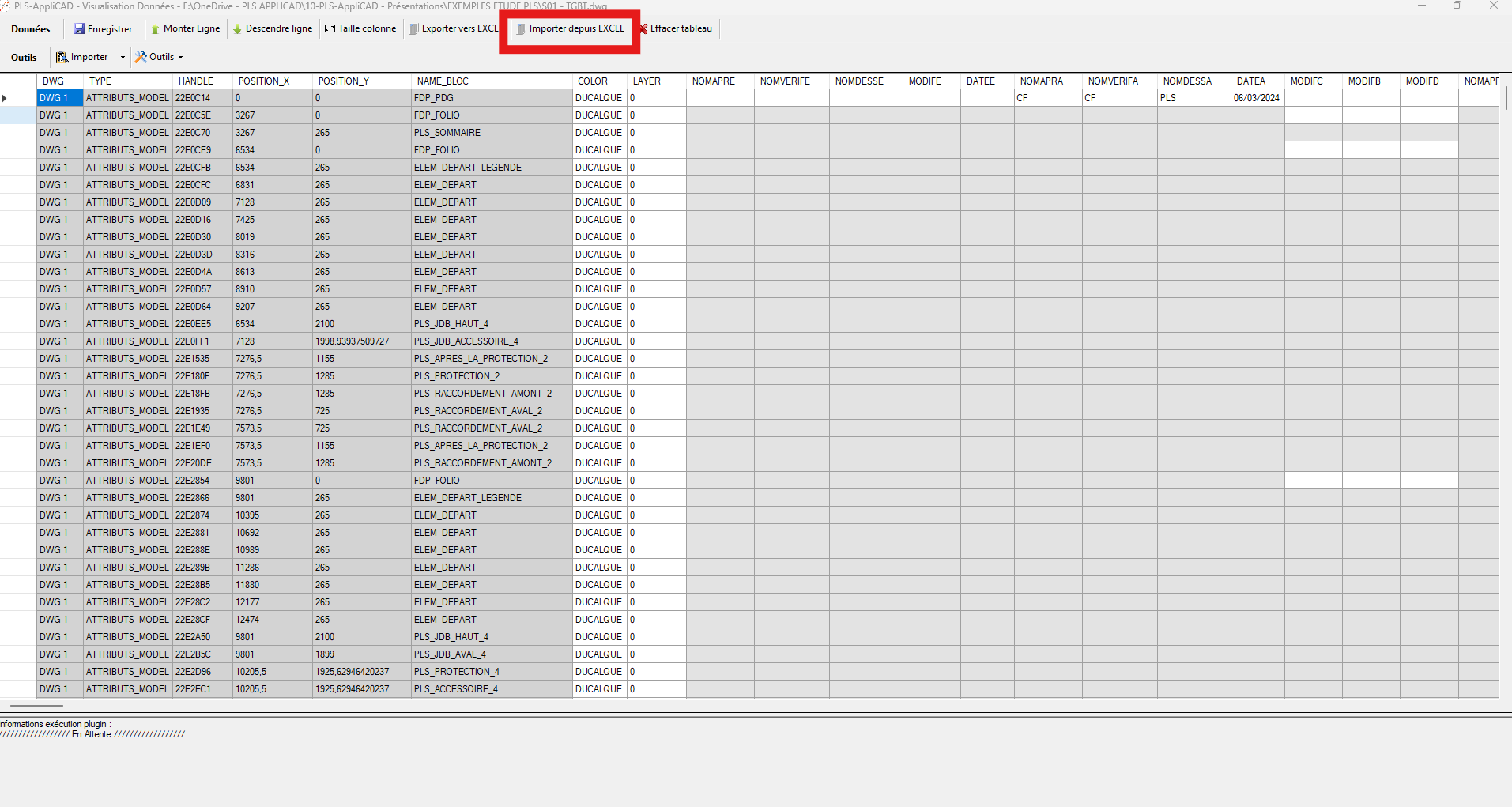

  6. Importer depuis Excel

    Importer depuis EXCEL : recharge le tableau à partir d’un fichier Excel préparé.
    Vos modifications Excel reviennent dans l’interface pour être renvoyées ensuite vers le DWG.

    Import des modifications Excel dans le tableau

    Corrigez dans Excel, réinjectez ici.

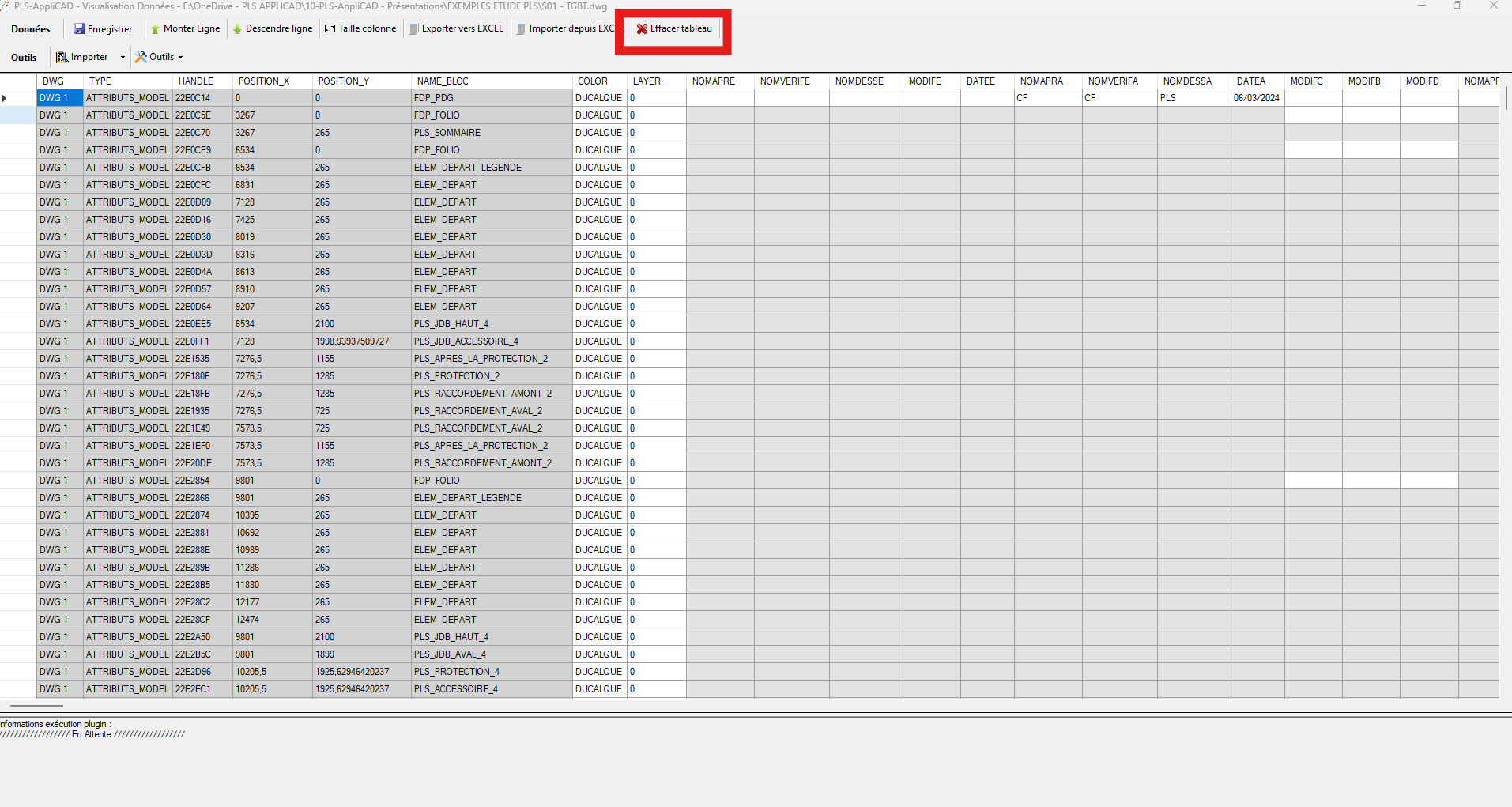

  7. Vider le tableau affiché

    Effacer Tableau : supprime toutes les lignes visibles du tableau. (Cela n’efface pas le DWG, juste la vue en cours.)

    Effacement total du tableau affiché

    Remise à zéro rapide de la vue de travail.

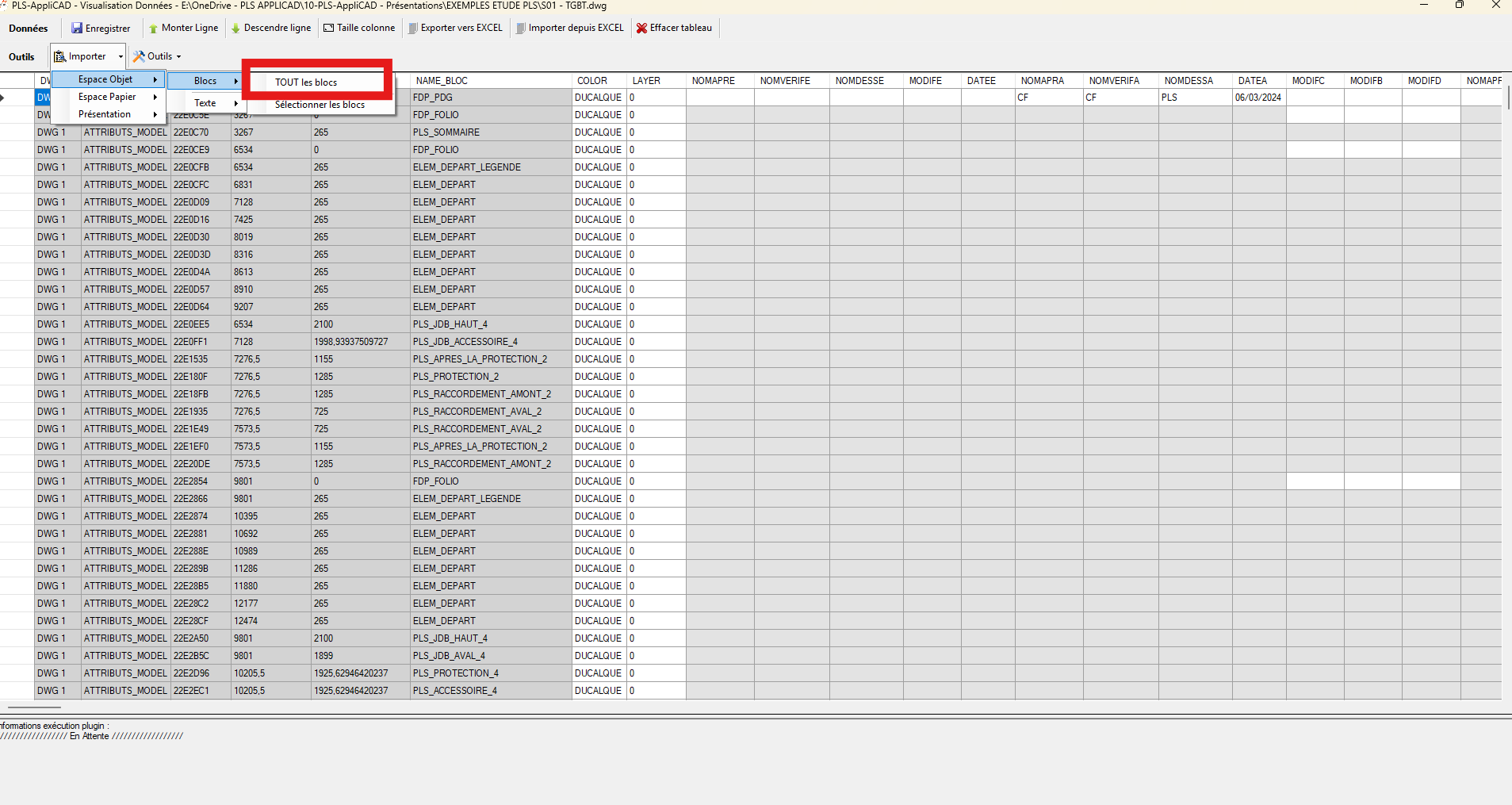

  8. Importer ▸ Espace Objet ▸ Blocs ▸ TOUT les blocs

    Charge tous les attributs de tous les blocs présents dans l’Espace Objet et les ajoute au tableau.
    Vue globale des blocs du model space.

    Import de tous les blocs de l'espace objet dans le tableau

    Récupération massive des attributs blocs (Espace Objet).

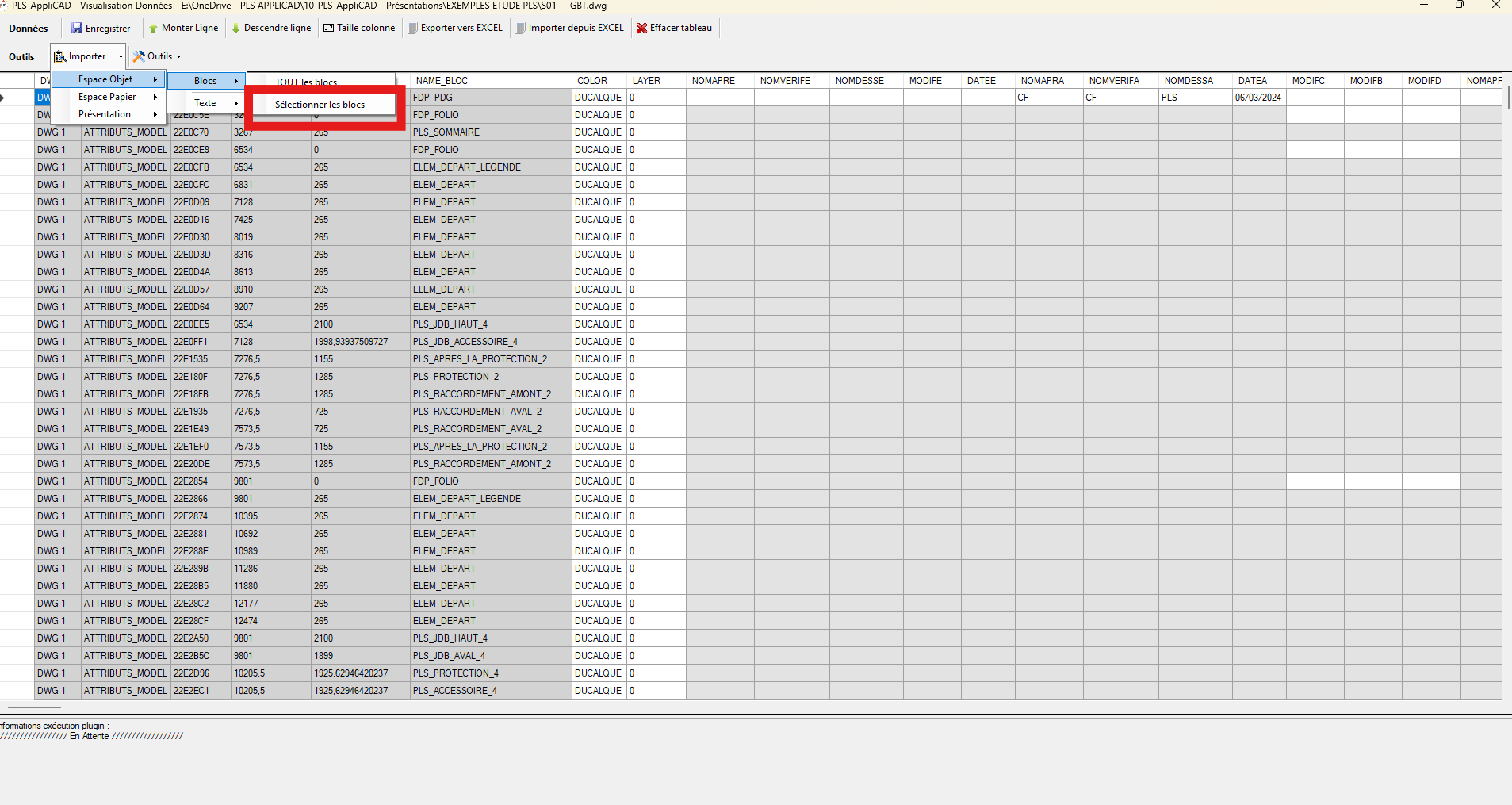

  9. Importer ▸ Espace Objet ▸ Blocs ▸ Sélectionner les blocs

    Ouvre une liste pour choisir précisément quels blocs importer.
    Très utile si vous ne voulez voir qu’une famille d’objets.

    Sélection ciblée des blocs à importer depuis l'espace objet

    Import sélectif pour limiter le tableau à l’essentiel.

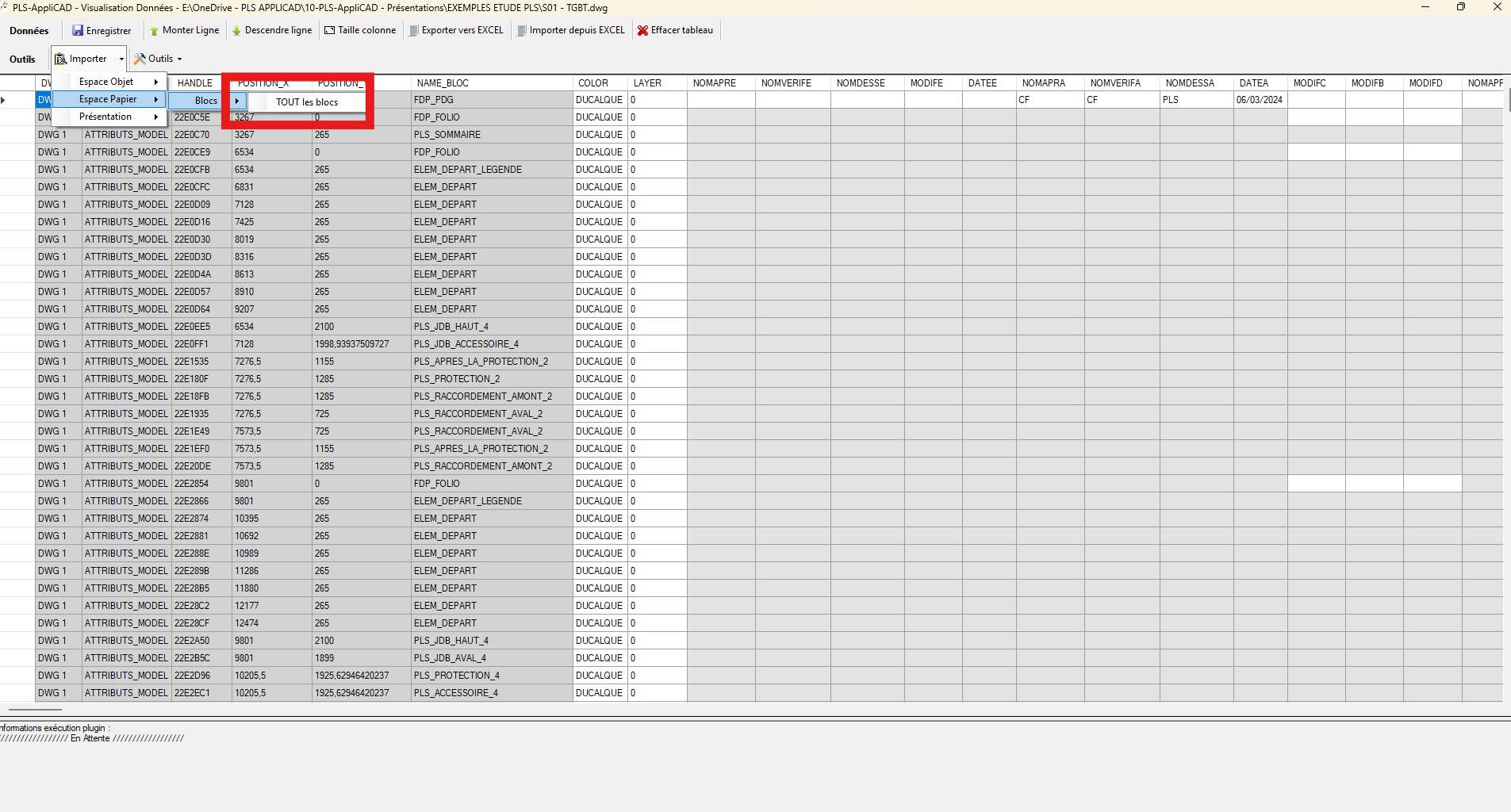

  10. Importer ▸ Espace Papier ▸ Blocs

    Ajoute dans le tableau les attributs des blocs présents dans les présentations
    (espaces Papier).
    Idéal pour vérifier ou éditer les informations cartouche.

    Import des blocs présents en présentation (espace papier)

    Contrôle des blocs insérés dans les mises en page papier.

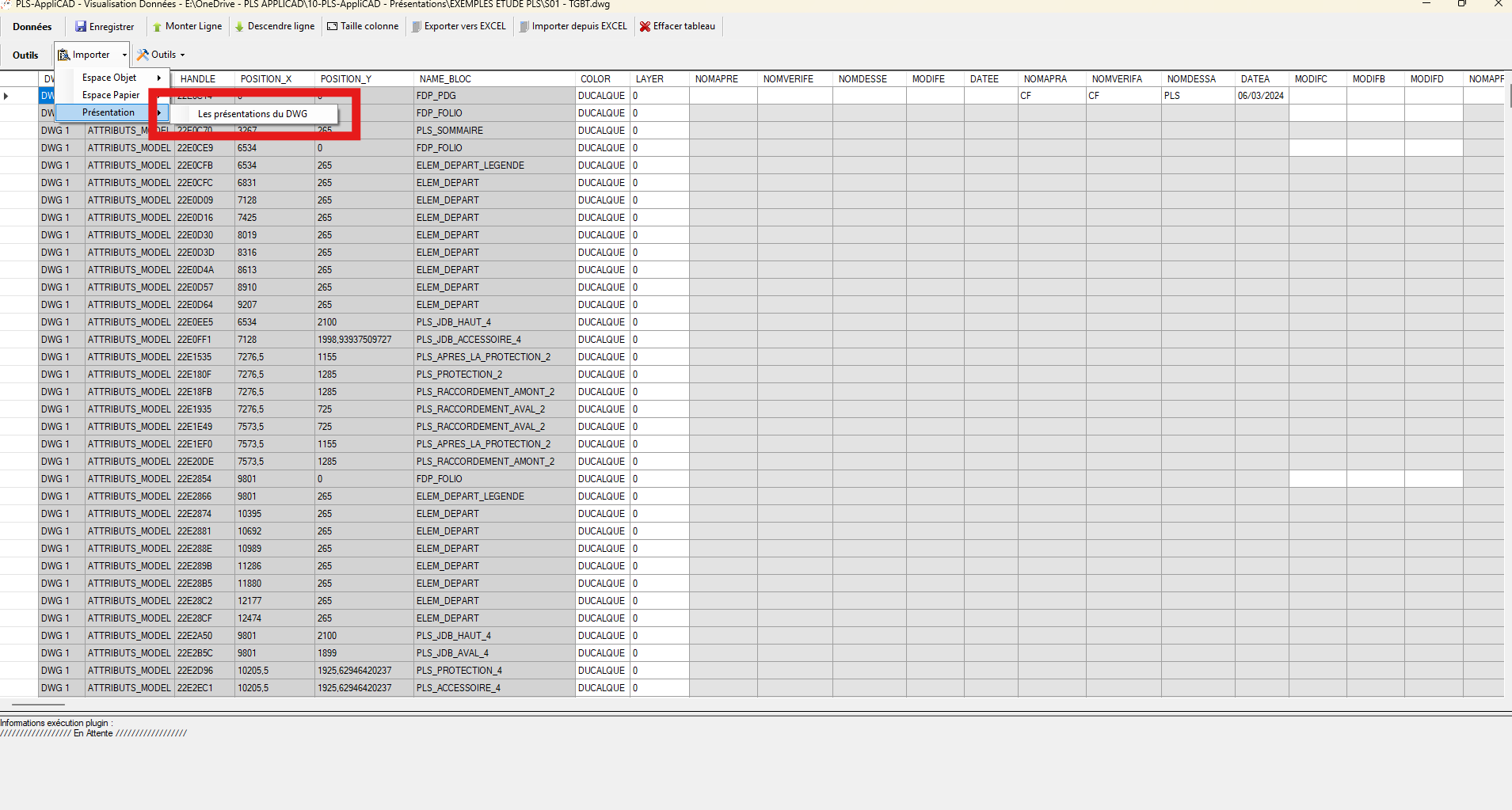

  11. Importer ▸ Présentation

    Ajoute la liste des présentations du DWG directement dans le tableau : chaque mise en page devient une ligne éditable.

    Import des présentations du DWG dans le tableau

    Suivi et préparation du renommage des présentations.

  12. Importer ▸ Texte

    Recherche des textes (par mot ou partie de mot), puis ajoute les résultats trouvés au tableau pour pouvoir les corriger facilement.

    Recherche d'un texte spécifique et ajout des résultats dans le tableau

    Localisez et modifiez toutes les occurrences sensibles.

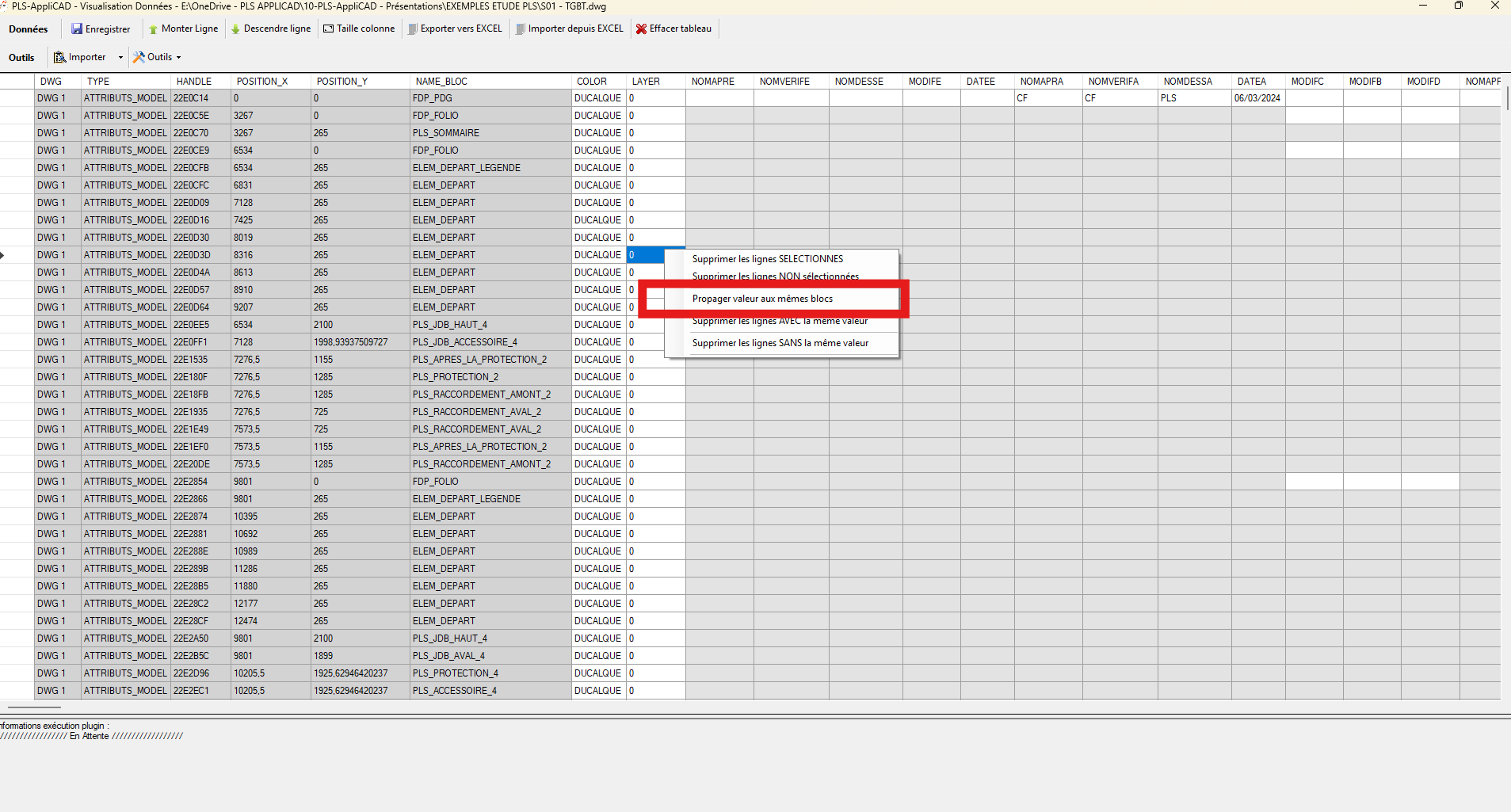

  13. Propager une valeur (clic droit)

    Propager valeur aux mêmes blocs : recopie la valeur de la cellule active vers toutes les lignes ayant le même NOM_BLOC.
    Très pratique pour appliquer la même info partout d’un coup.

    Propagation d'une même valeur vers toutes les lignes d'un même bloc

    Mise à jour massive homogène.

  14. Nettoyer les lignes sélectionnées

    Supprimer les lignes sélectionnées (DWG non impacté) : enlève uniquement les lignes actuellement surlignées dans le tableau.

    Suppression des lignes sélectionnées dans le tableau sans modifier le DWG

    Vous épurez le tableau sans toucher au DWG.

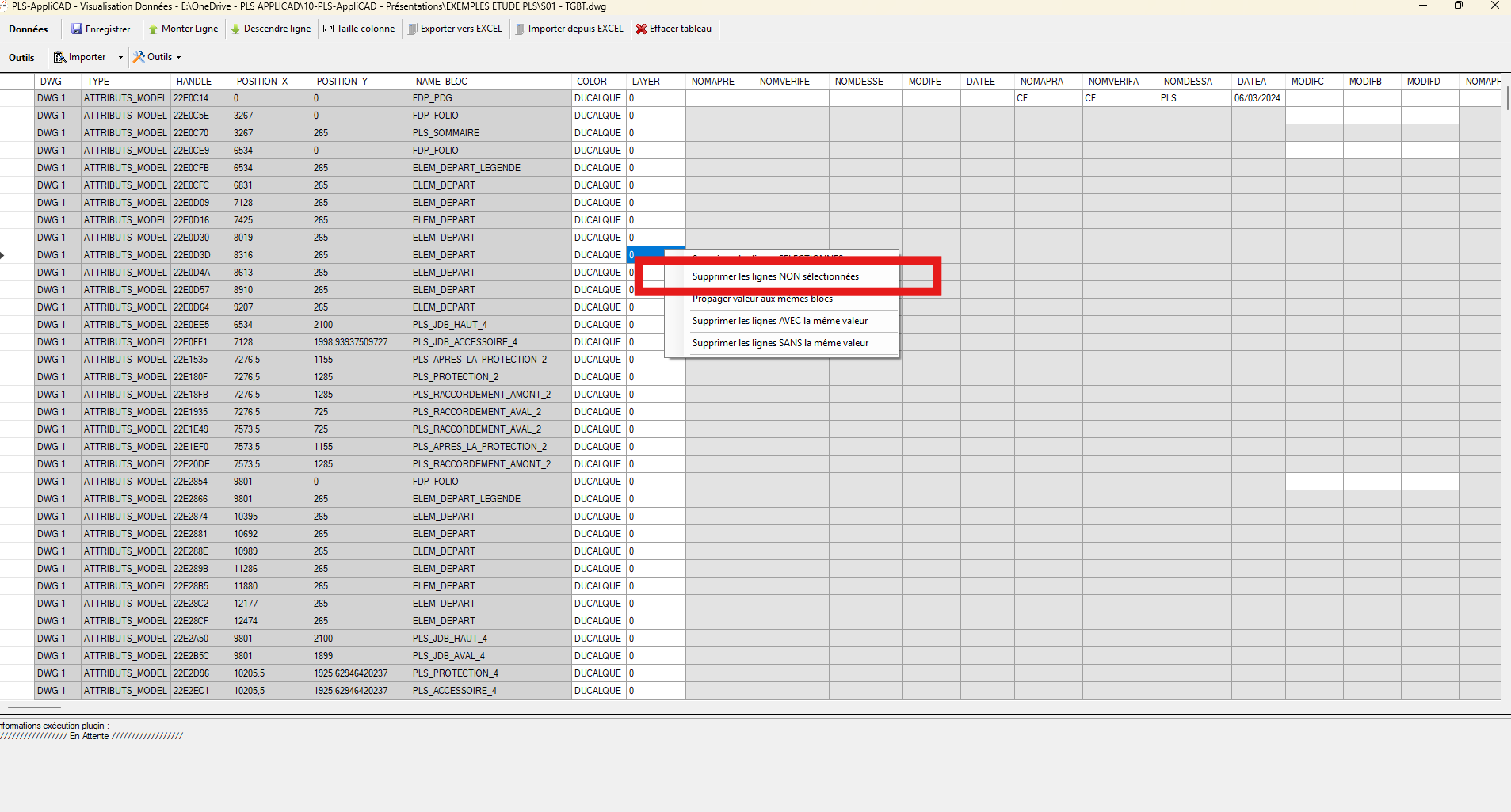

  15. Garder seulement les lignes sélectionnées

    Supprimer les lignes NON sélectionnées (DWG non impacté) : ne conserve que les lignes surlignées et supprime toutes les autres. Permet d’isoler un sous-ensemble de travail.

    Isolation d'un sous-ensemble en supprimant toutes les lignes non sélectionnées

    Focus sur ce qui vous intéresse.

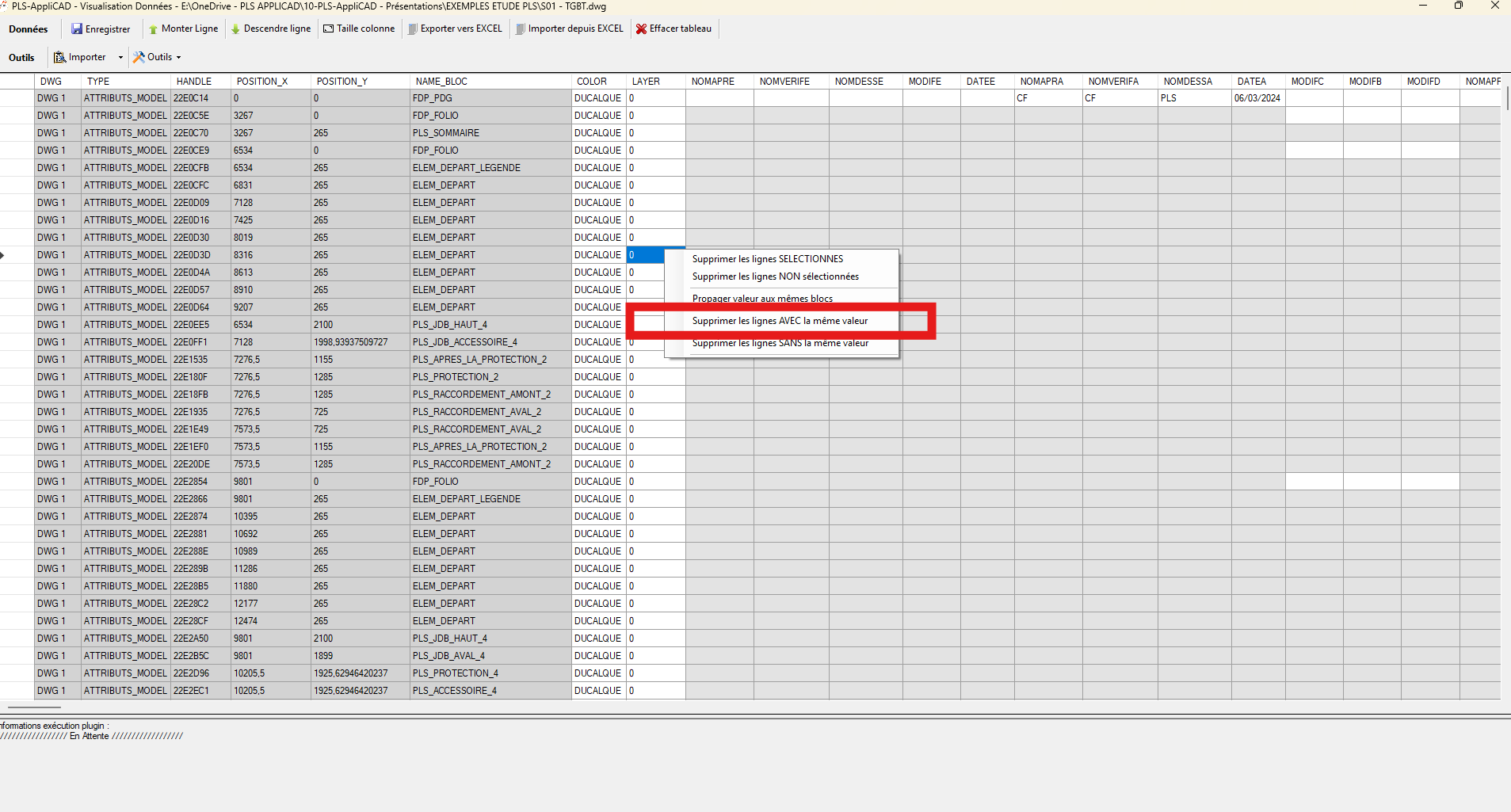

  16. Supprimer toutes les lignes ayant la même valeur

    Supprimer les lignes AVEC la même valeur (DWG non impacté) : dans la colonne active, supprime toutes les lignes qui ont exactement cette valeur. Sert à éliminer des groupes en un geste.

    Suppression groupée des lignes partageant la même valeur dans la colonne active

    Nettoyage massif basé sur une valeur commune.

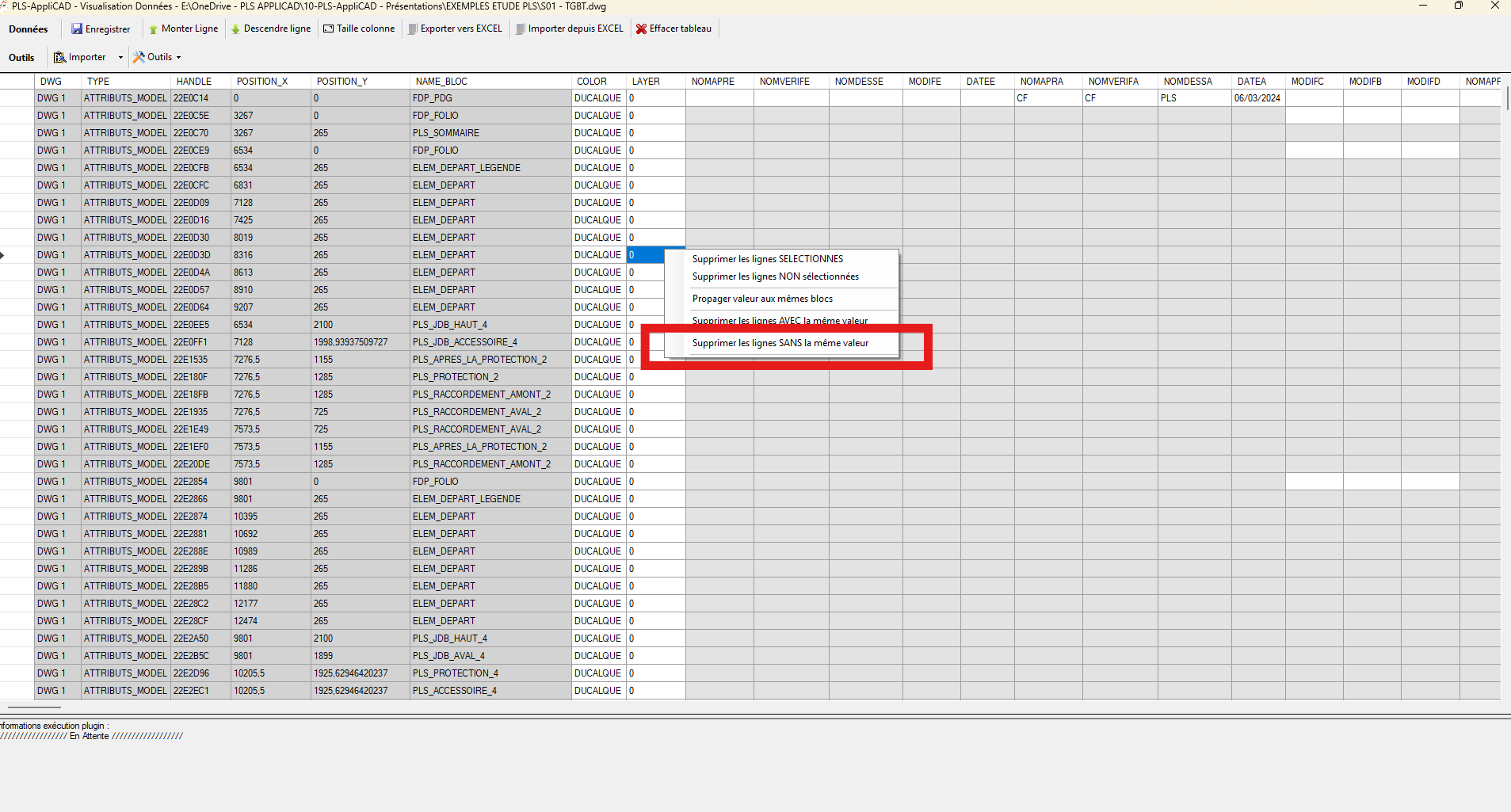

  17. Supprimer toutes les lignes qui n’ont PAS cette valeur

    Supprimer les lignes SANS la même valeur (DWG non impacté) :
    dans la colonne active, supprime toutes les lignes qui ne correspondent PAS à la valeur sélectionnée. C’est l’inverse du point précédent.

    Suppression des lignes qui n'ont pas la valeur sélectionnée

    Filtrage éclair pour isoler une seule valeur cible.

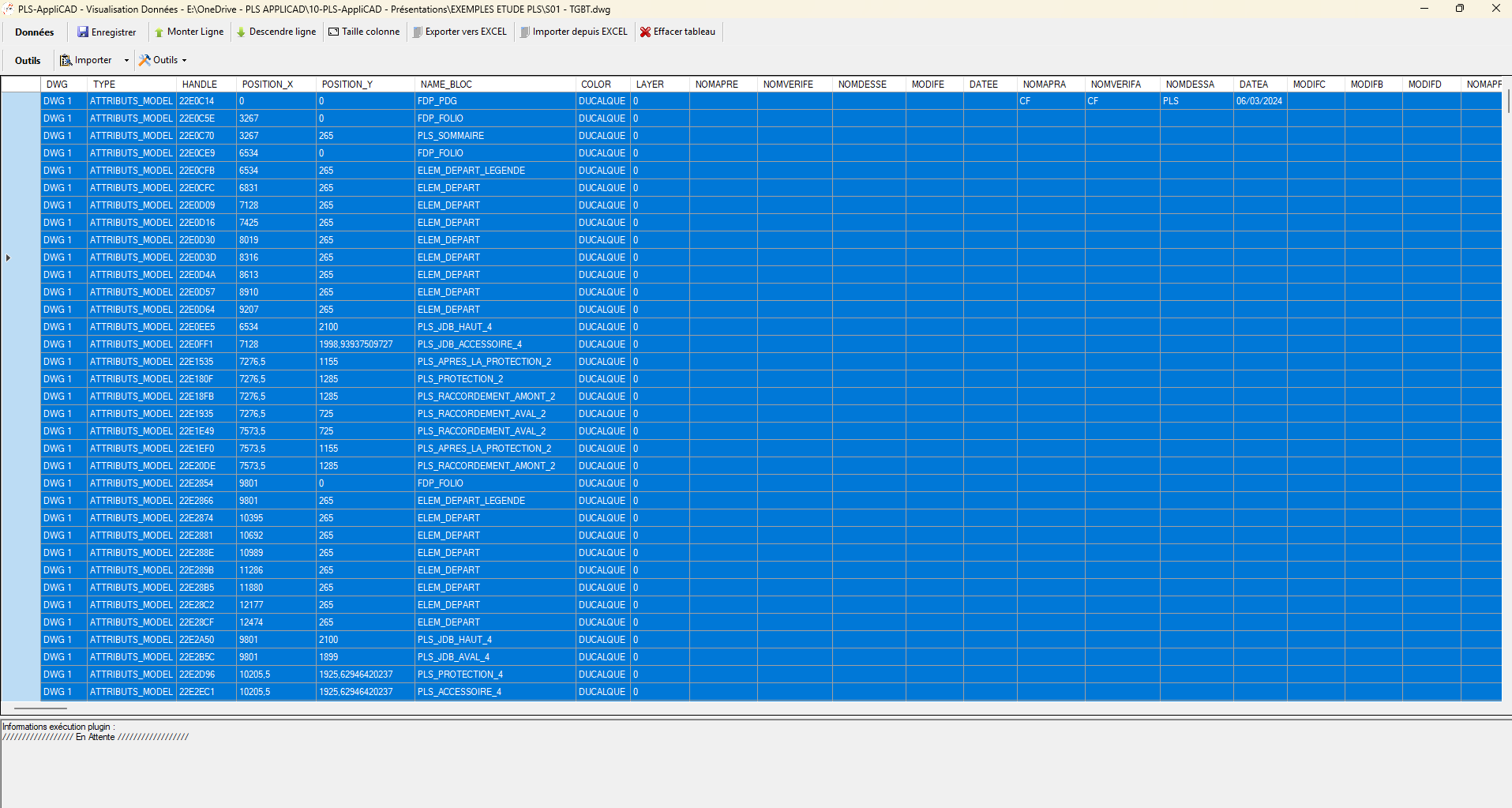

  18. Raccourcis clavier rapides

    Ctrl+C copier, Ctrl+V coller,
    Ctrl+X couper, Ctrl+A tout sélectionner,
    Suppr effacer la sélection.
    Comme dans Excel.

    Raccourcis clavier disponibles dans le tableau (copier, coller, supprimer, etc.)

    Productivité max sans menus compliqués.

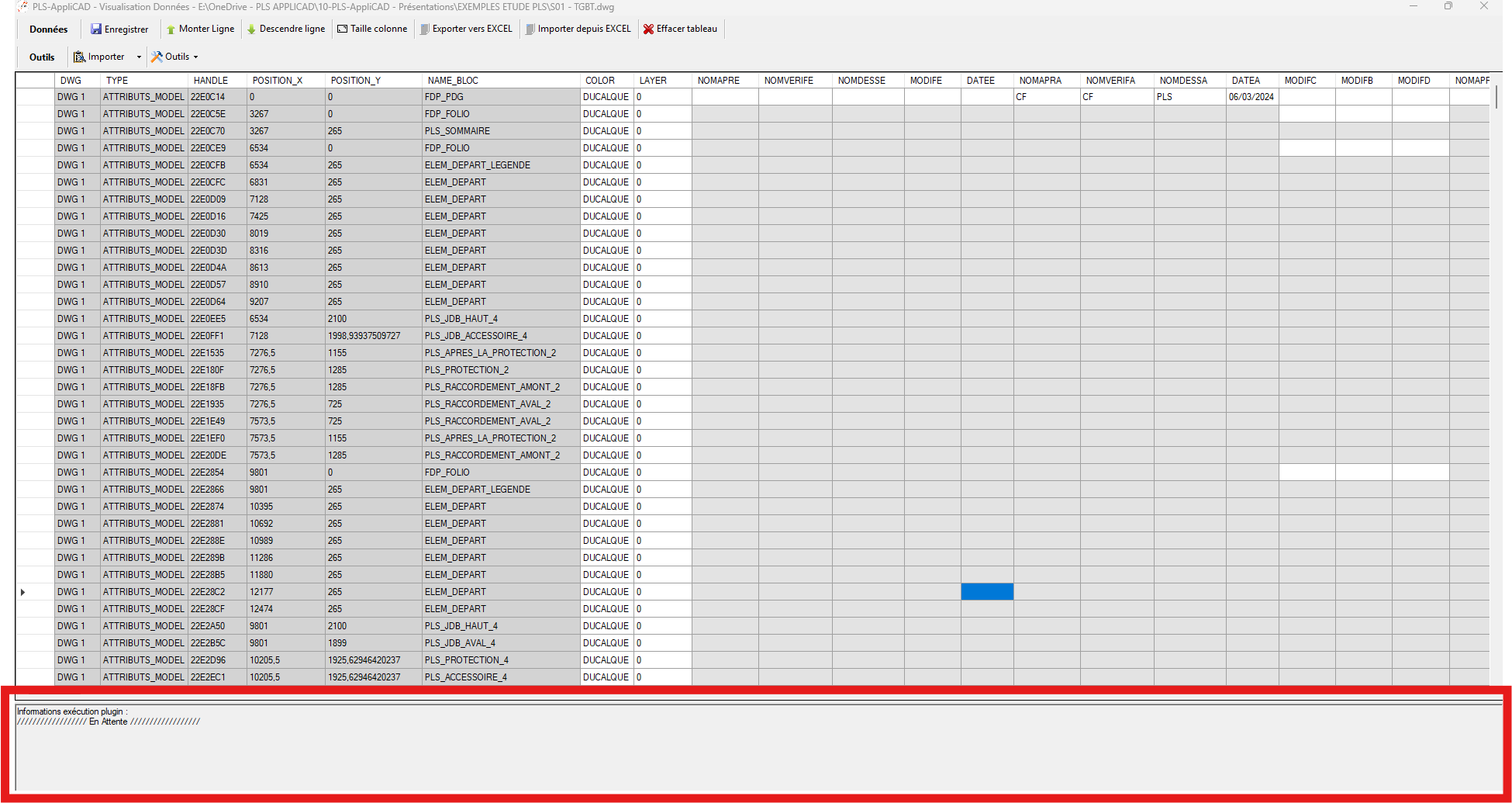

  19. Journal des actions

    En bas de la fenêtre se trouve la zone d’infos :
    journal des actions, messages système et alertes éventuelles.
    Pratique pour suivre ce qui a été importé, modifié, supprimé.

    Zone d'infos affichant le journal des actions du plugin

    Traçabilité en temps réel de tout ce que fait l’outil.
